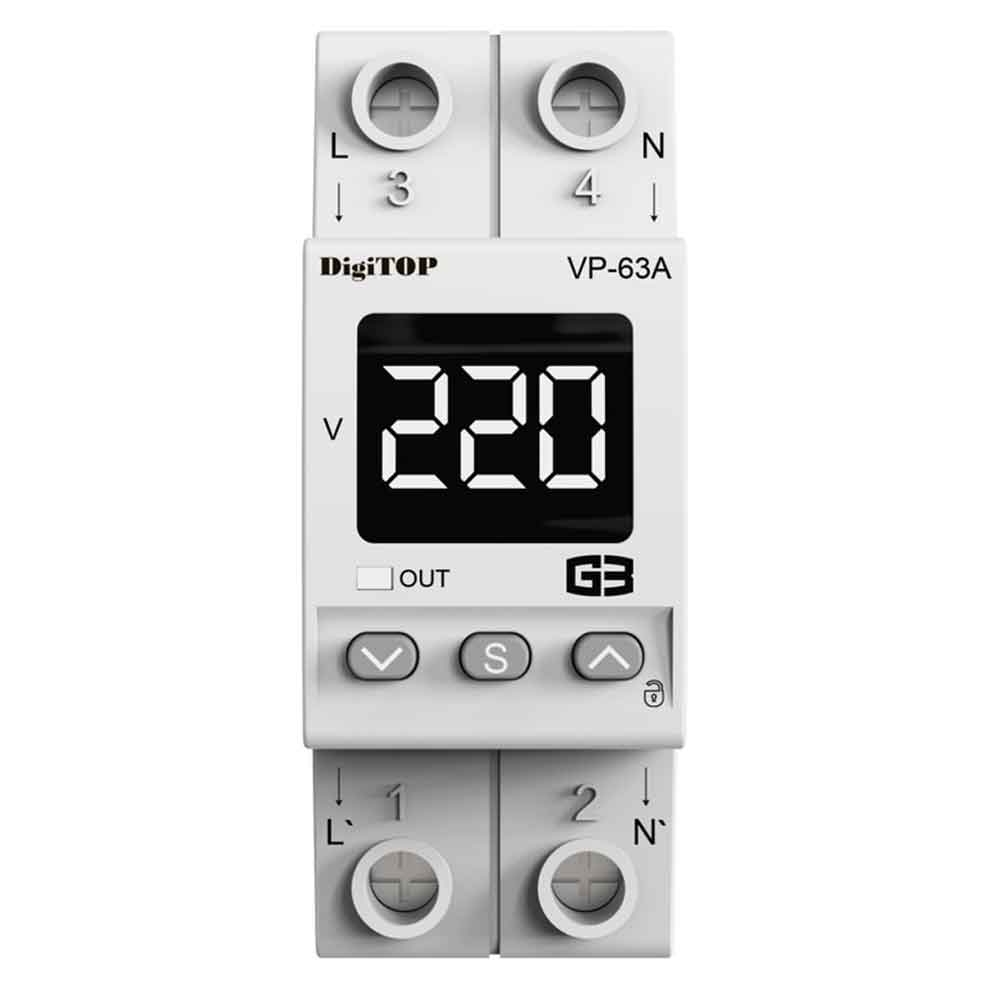

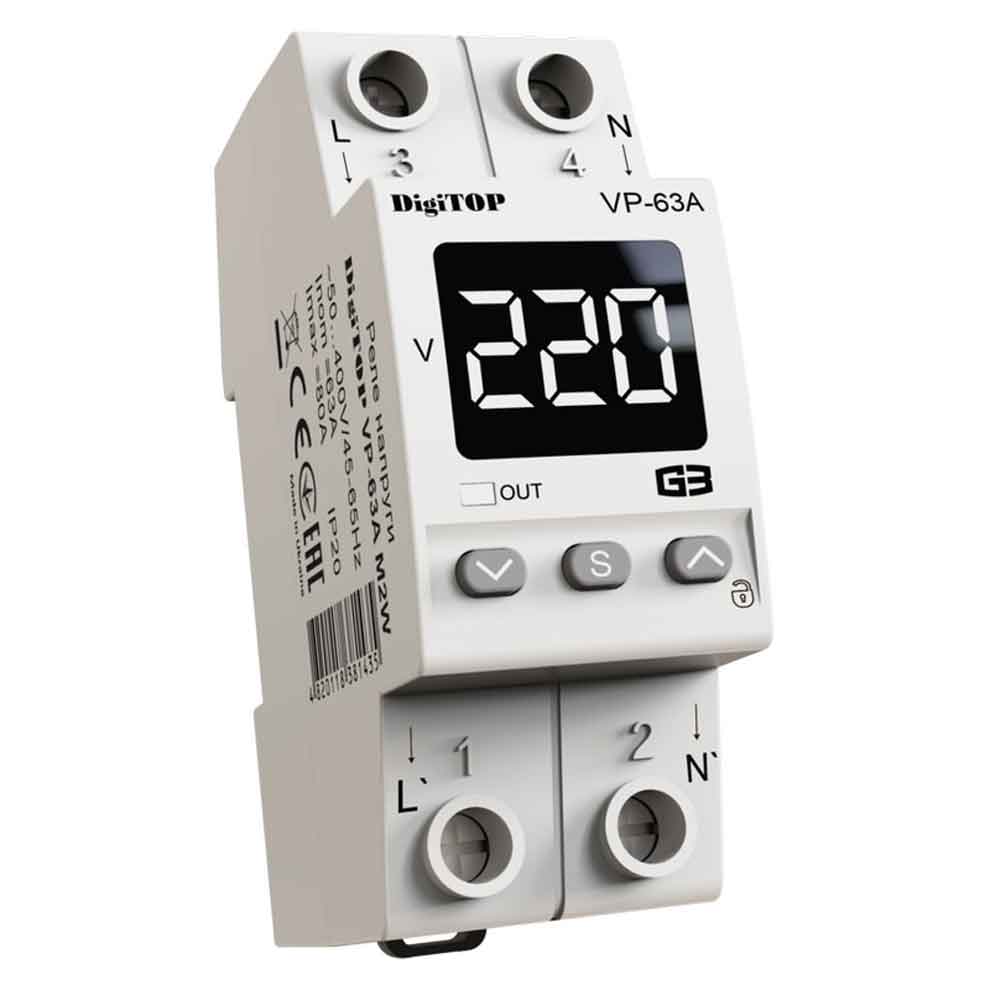

Przekaźnik napięcia DigiTOP VP-63A M2W — ochrona sieci 220V, biały wskaźnik

DigiTOP VP-63A M2W to najmocniejszy model z serii jednofazowych przekaźników napięciowych DigiTOP, zaprojektowany dla znamionowego prądu obciążenia 63 A. Jest to górna granica jednofazowego podłączenia do domowej rozdzielnicy: jeśli obciążenie przekroczy ten poziom, zazwyczaj konieczne jest przełączenie na wejście trójfazowe z osobnymi przekaźnikami dla każdej fazy. VP-63A M2W nadaje się do dużego domu z kuchenką elektryczną, wydajnym kotłem, kilkoma klimatyzatorami i ogrzewaniem podłogowym na dużej powierzchni jednocześnie.

Przed czym chroni przekaźnik?

Górna granica wyłączenia mieści się w zakresie 210–270 V, dolna granica to 120–200 V, a zakres mierzonego napięcia wynosi 50–400 V. W przypadku przepięcia wyłączenie następuje w ciągu 0,02 sekundy – ma to kluczowe znaczenie przy jednoczesnym podłączeniu do sieci wielu drogich urządzeń, ponieważ ryzyko jednoczesnego uszkodzenia kilku urządzeń jest wyższe niż w przypadku panelu o niższym obciążeniu. Przy obniżonym napięciu w zakresie 120–170 V przekaźnik wytrzymuje przerwę 1 sekundy, a poniżej 120 V również rozłącza się natychmiast.

Ochrona przed przejściem przez zero i niestabilną częstotliwością

Funkcja przejścia przez zero jest tutaj szczególnie istotna: im mocniejsze odbiorniki są podłączone do ekranu, tym poważniejsze są konsekwencje zerwania przewodu neutralnego – napięcie w jednej z faz może tak gwałtownie wzrosnąć, że wszystkie drogie urządzenia w domu ulegną awarii jednocześnie. Przekaźnik działa również prawidłowo przy niestabilnej częstotliwości sieci, co jest istotne w przypadku obiektów z własnymi generatorami dużej mocy.

Instalacja i praktyczne wskazówki

Przekaźnik montowany jest na szynie DIN bezpośrednio za wyłącznikiem wejściowym, zajmując zaledwie 2 moduły 17,5 mm. Opóźnienie ponownego załączenia można regulować w zakresie od 5 do 600 sekund, z dokładnością do 5 sekund – jest to szczególnie ważne w obiektach z kilkoma sprężarkami pracującymi jednocześnie (klimatyzatory, urządzenia chłodnicze), aby uniknąć szczytowego obciążenia sieci w przypadku jednoczesnego restartu wszystkich urządzeń.

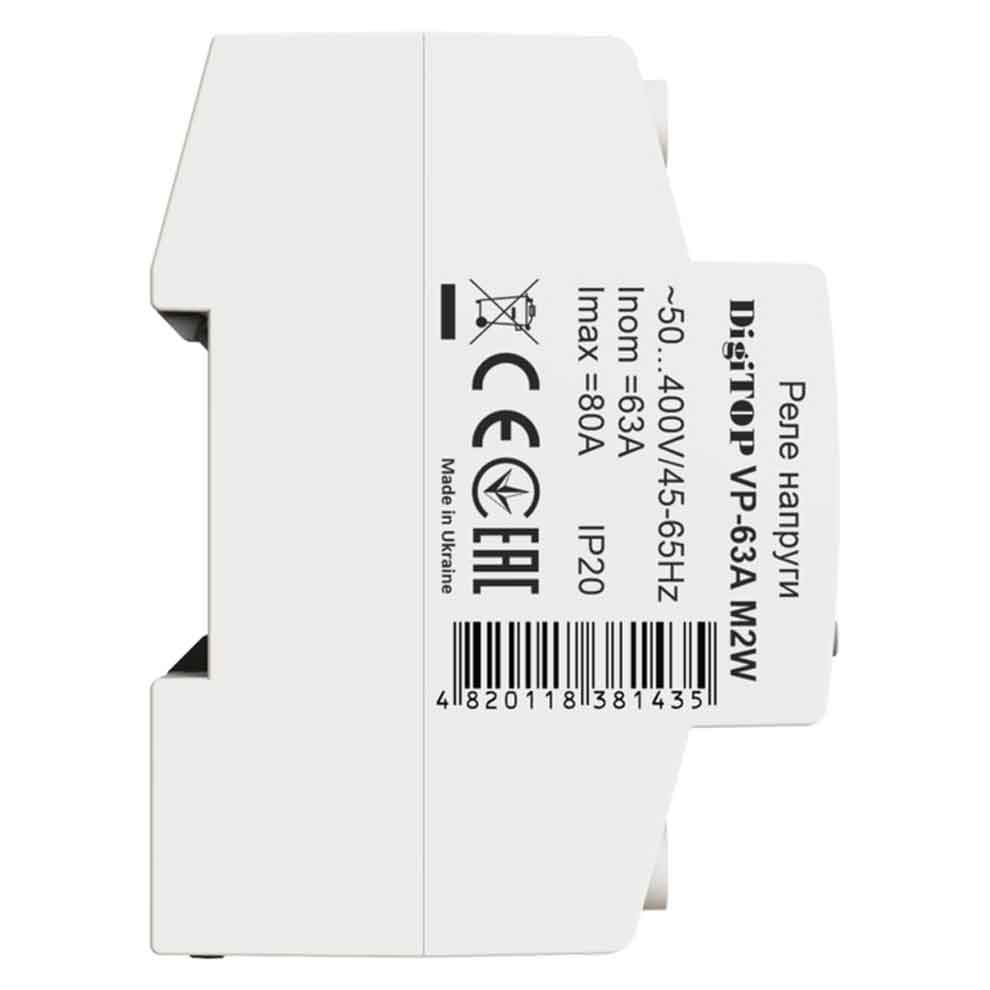

Kluczowe specyfikacje

• Prąd obciążenia znamionowego — 63 A, maksymalny — 80 A
• Napięcie mierzone — 50–400 V, wskaźnik — biały
• Górna granica odcięcia — 210–270 V, dolna — 120–200 V
• Czas opóźnienia ponownej aktywacji — 5–600 s (krok 5 s)
• Współczynnik kształtu DIN, 2 moduły po 17,5 mm, IP20
• Gwarancja producenta — 5 lat

Prąd 63 A przy napięciu 220 V to około 14 kW mocy całkowitej, co jest wartością maksymalną dla panelu jednofazowego. Przed zakupem warto wspólnie z elektrykiem dokładnie obliczyć całkowite obciążenie wszystkich grup odbiorczych: jeśli zapotrzebowanie zbliża się lub przekracza ten poziom, rozsądniej jest natychmiast zaplanować zasilanie trójfazowe z oddzielnymi przekaźnikami DigiTOP dla każdej fazy. Konsultanci ComfortLife pomogą w tym obliczeniu i dobiorą kompletny zestaw zabezpieczeń do panelu.

Praktyczne wskazówki dotyczące łączenia

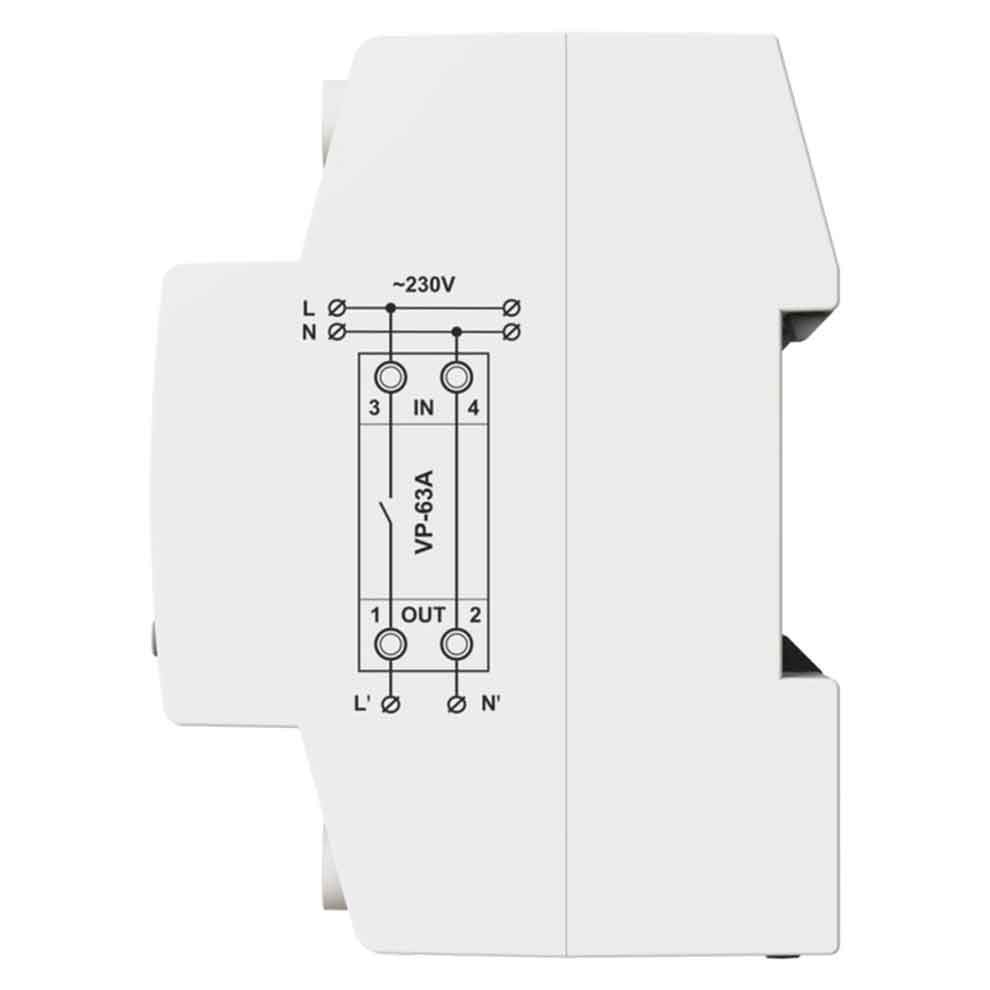

Przekaźnik montuje się bezpośrednio za wyłącznikiem wejściowym, przed podziałem na oddzielne grupy – cała sieć elektryczna domu jest chroniona przez jedno urządzenie. W przypadku dużych rozdzielnic z kilkoma przekaźnikami o różnych wartościach znamionowych, warto wcześniej, wspólnie z elektrykiem, sporządzić schemat połączeń jednokreskowych, aby podczas konserwacji było jasne, który przekaźnik odpowiada za daną grupę. Przed pierwszym włączeniem należy sprawdzić poprawność podłączenia fazy i zera na zaciskach – przewody mieszane są najczęstszą przyczyną nieprawidłowego działania nowo zainstalowanego przekaźnika, szczególnie w obiektach z wejściem trójfazowym i równoległym wykorzystaniem kilku przekaźników jednofazowych.

Kiedy rozważyć alternatywę

Jeśli rzeczywiste obciążenie panelu stale przekracza 63 A lub planowane są dodatkowe urządzenia o dużej mocy (na przykład stacja ładowania pojazdu elektrycznego), rozsądniej jest nie „wciskać” wszystkiego do obwodu jednofazowego, lecz od razu zaprojektować wejście trójfazowe. W takim przypadku dla każdej fazy instaluje się osobny przekaźnik DigiTOP o odpowiedniej wartości znamionowej, zamiast jednego przekaźnika granicznego dla całej sieci.
