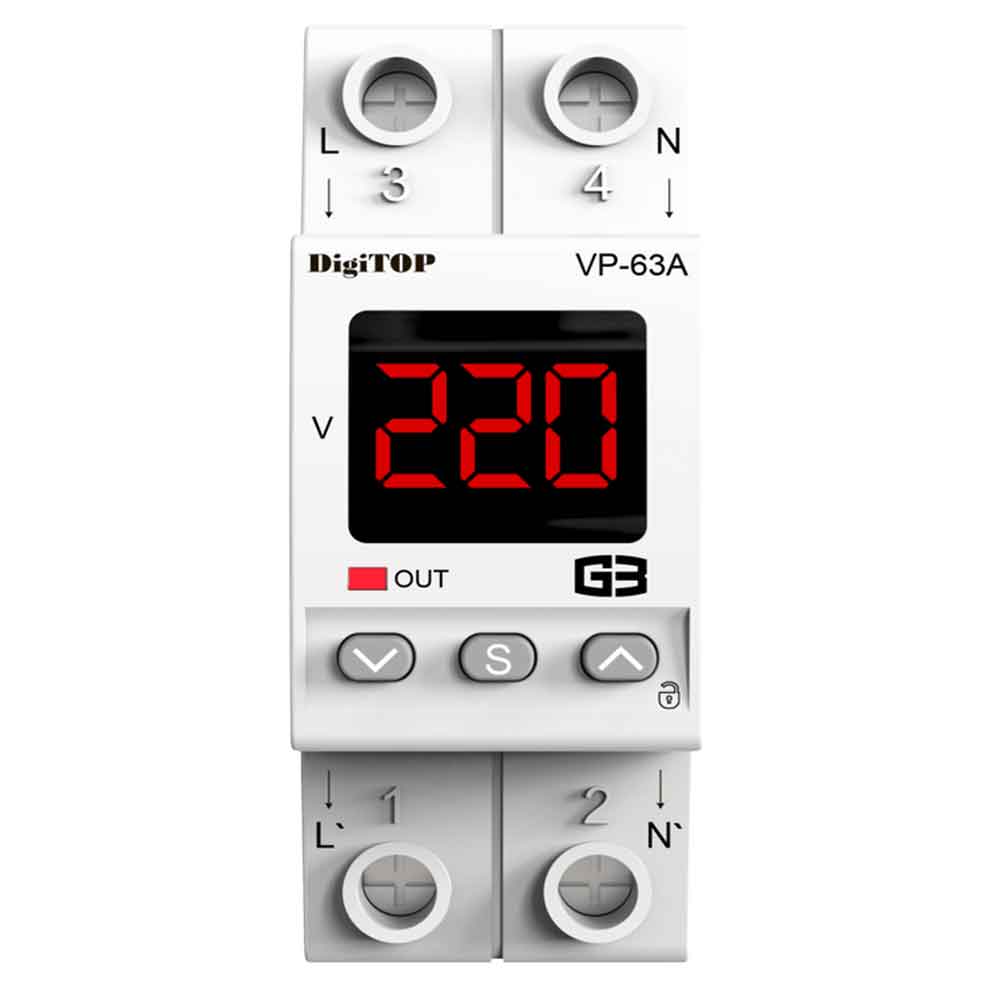

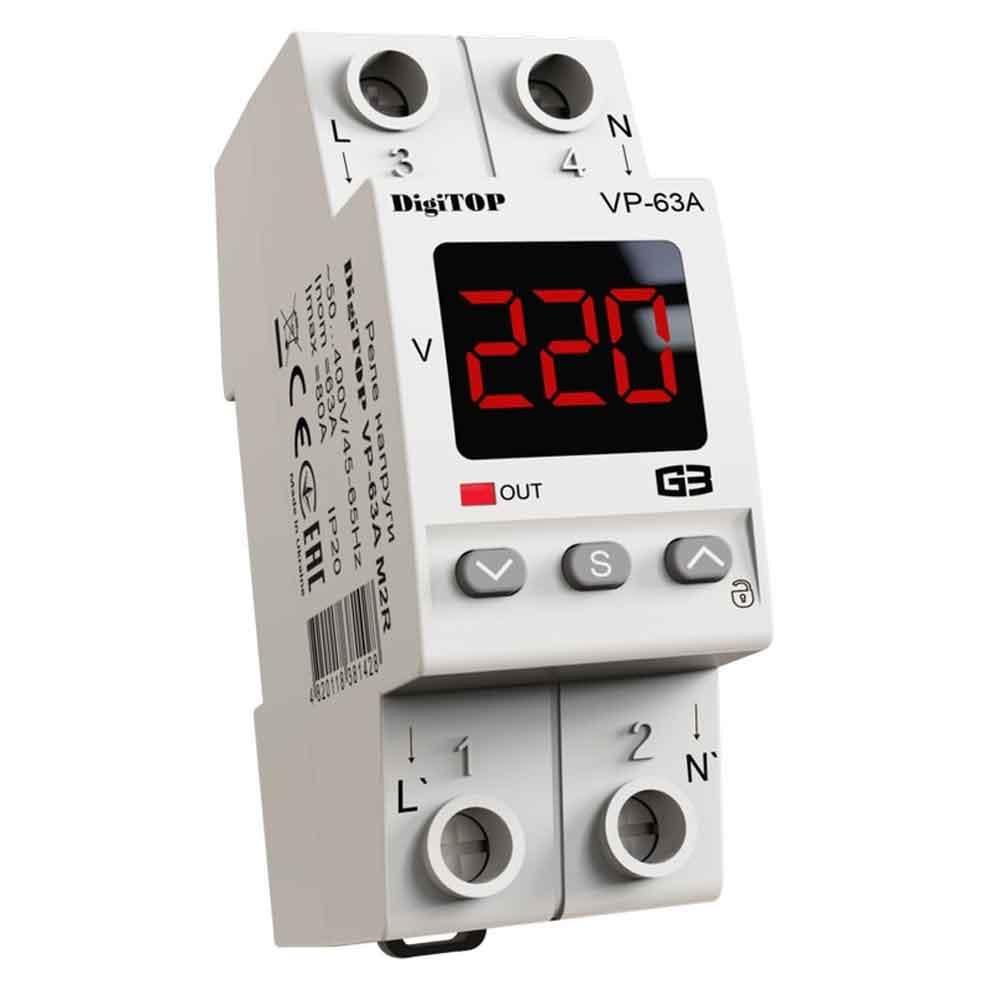

DigiTOP VP-63A M2R — przekaźnik napięcia, ochrona sieci 220V, (63A, czerwony wskaźnik)

DigiTOP VP-63A M2R to modyfikacja najmocniejszego przekaźnika z serii DigiTOP, z czerwonym wskaźnikiem stanu zamiast białego. Część elektryczna, progi ochronne i funkcjonalność są identyczne jak w modelu M2W. Przekaźnik jest zaprojektowany do znamionowego prądu obciążenia 63 A – jest to górna granica praktyczna dla jednofazowego podłączenia do domowej rozdzielnicy.

Zasada działania i progi ochronne

Urządzenie stale mierzy napięcie sieciowe 220 V w zakresie 50–400 V i odłącza obciążenie, gdy przekroczy ono wartości graniczne 210–270 V (próg górny) lub 120–200 V (próg dolny). W przypadku przepięcia odłączenie następuje w ciągu 0,02 sekundy, a w przypadku spadku napięcia w zakresie 120–170 V przekaźnik wytrzymuje 1 sekundę przerwy przed odłączeniem, aby uniknąć przypadkowego zadziałania.

Ochrona przed zerowym pęknięciem

W panelach o maksymalnym obciążeniu, do którego przeznaczony jest ten model, konsekwencje zerwania przewodu neutralnego są szczególnie poważne – wszystkie drogie urządzenia w domu są zagrożone jednocześnie: od kuchenki elektrycznej po systemy klimatyzacji. DigiTOP VP-63A M2R monitoruje tę sytuację w czasie rzeczywistym i odłącza zasilanie, zanim dojdzie do uszkodzenia.

Instalacja i praktyczne wskazówki

Obudowa jest przeznaczona do montażu na szynie DIN i zajmuje tylko 2 moduły po 17,5 mm w panelu. Opóźnienie ponownego uruchomienia można regulować w zakresie od 5 do 600 sekund – w obiektach z kilkoma sprężarkami (klimatyzatory, urządzenia chłodnicze) funkcja ta zapobiega szczytowemu obciążeniu sieci i umożliwia jednoczesne ponowne uruchomienie wszystkich urządzeń po przywróceniu zasilania.

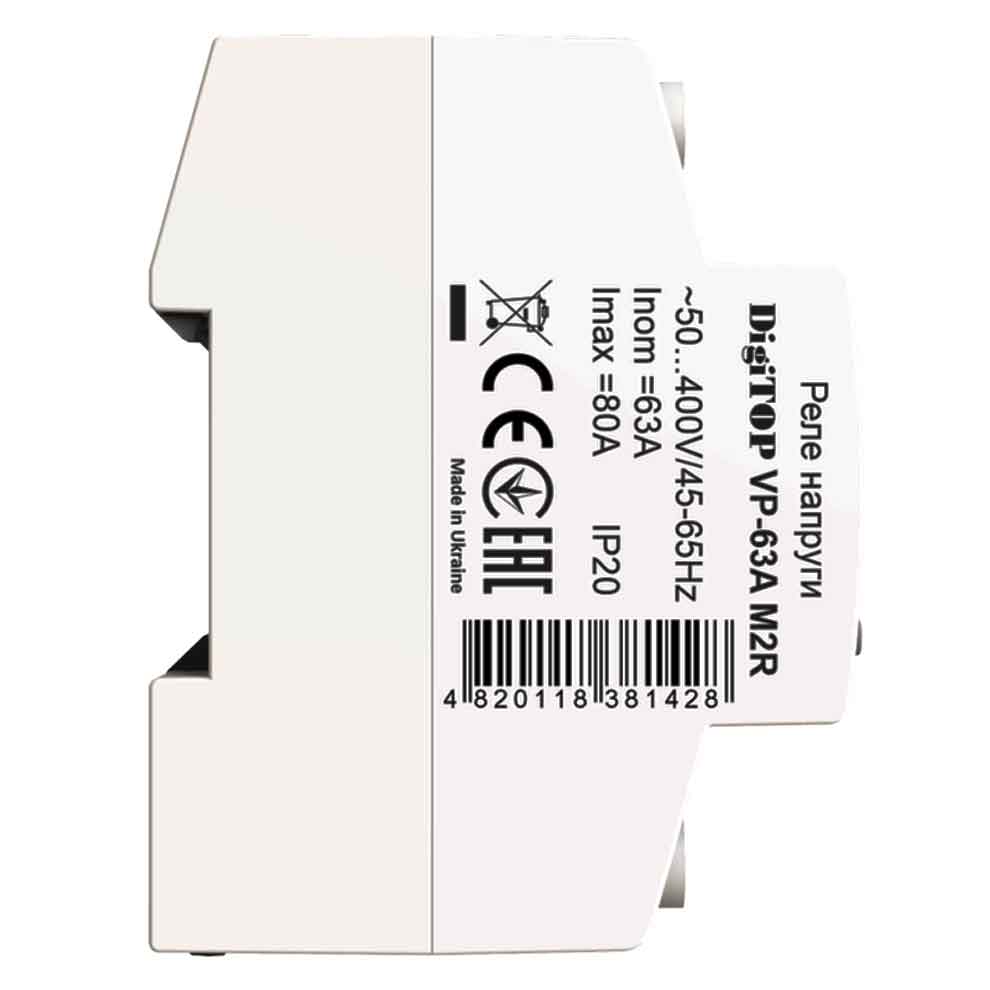

Kluczowe specyfikacje

• Prąd obciążenia znamionowego — 63 A, maksymalny — 80 A
• Napięcie mierzone — 50–400 V, wskaźnik — czerwony
• Górna granica odcięcia — 210–270 V, dolna — 120–200 V
• Czas opóźnienia ponownej aktywacji — 5–600 s (krok 5 s)
• Współczynnik kształtu DIN, 2 moduły po 17,5 mm, IP20
• Gwarancja producenta — 5 lat

Prąd 63 A odpowiada około 14 kW przy napięciu 220 V – jest to wartość maksymalna dla obwodu jednofazowego, dlatego przed zakupem warto skonsultować się z elektrykiem, czy nie warto od razu przejść na panel trójfazowy z kilkoma przekaźnikami DigiTOP. Jeśli w panelu znajdują się już urządzenia z tej serii z czerwonym oznaczeniem, model VP-63A M2R jest bezpośrednim odpowiednikiem modelu M2W. Menedżerowie ComfortLife pomogą Ci dobrać kompletny zestaw zabezpieczeń do konkretnego obiektu.

Praktyczne wskazówki dotyczące podłączania i konserwacji

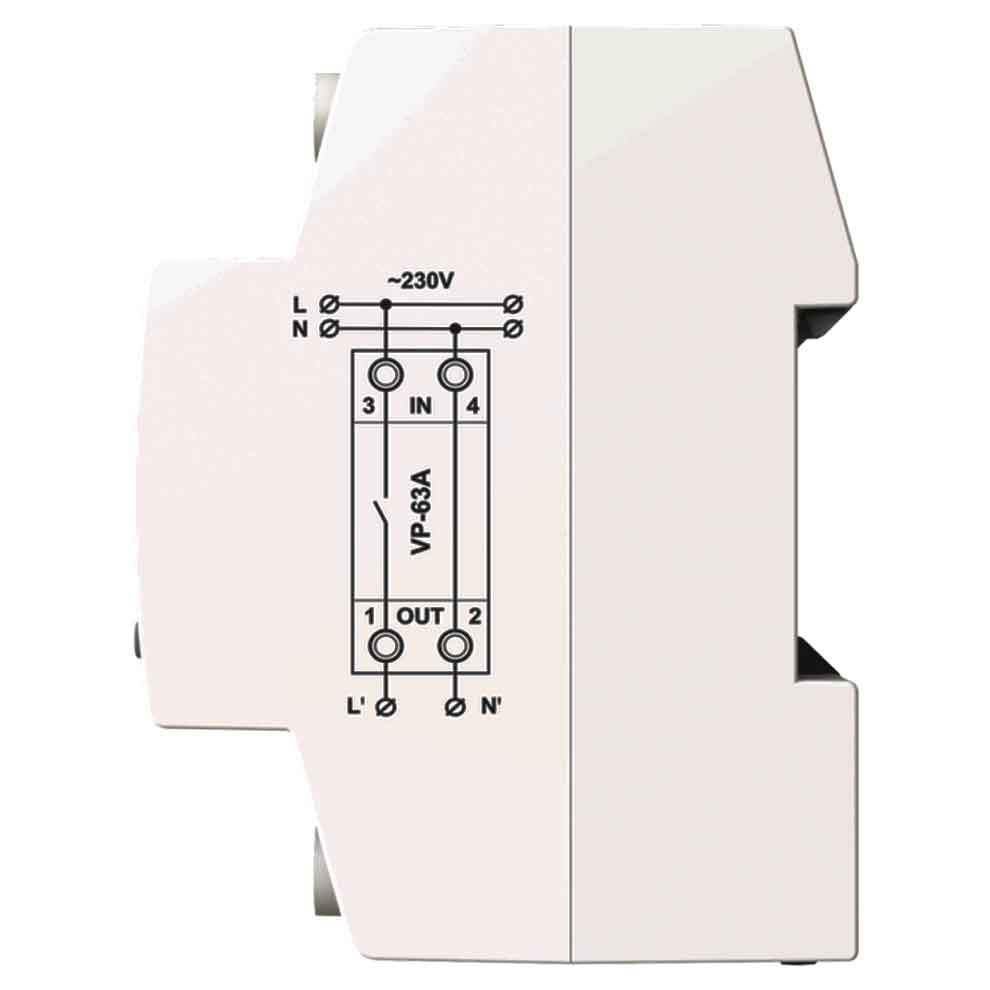

Przekaźnik montuje się bezpośrednio za wyłącznikiem wejściowym – cała sieć elektryczna domu jest chroniona przez jedno urządzenie, a nie każdą linię oddzielnie. W przypadku paneli, w których pracuje już kilka przekaźników DigiTOP o różnych wartościach znamionowych, wybrany kolor sygnalizacji (w tym przypadku czerwony) pomaga szybko rozróżnić konkretne urządzenie podczas konserwacji lub diagnostyki usterek. Przed pierwszym włączeniem należy sprawdzić poprawność podłączenia fazy i przewodu neutralnego na zaciskach – jest to najczęstsza przyczyna problemów bezpośrednio po instalacji.

Kiedy należy rozważyć zasilanie trójfazowe

Jeśli rzeczywiste obciążenie zbliża się już do 63 A lub planowane jest zastosowanie urządzeń o dużej mocy, takich jak stacja ładowania pojazdów elektrycznych, bardziej wskazane jest natychmiastowe przejście na panel trójfazowy z osobnym przekaźnikiem dla każdej fazy, niż eksploatowanie obwodu jednofazowego na granicy jego możliwości.
