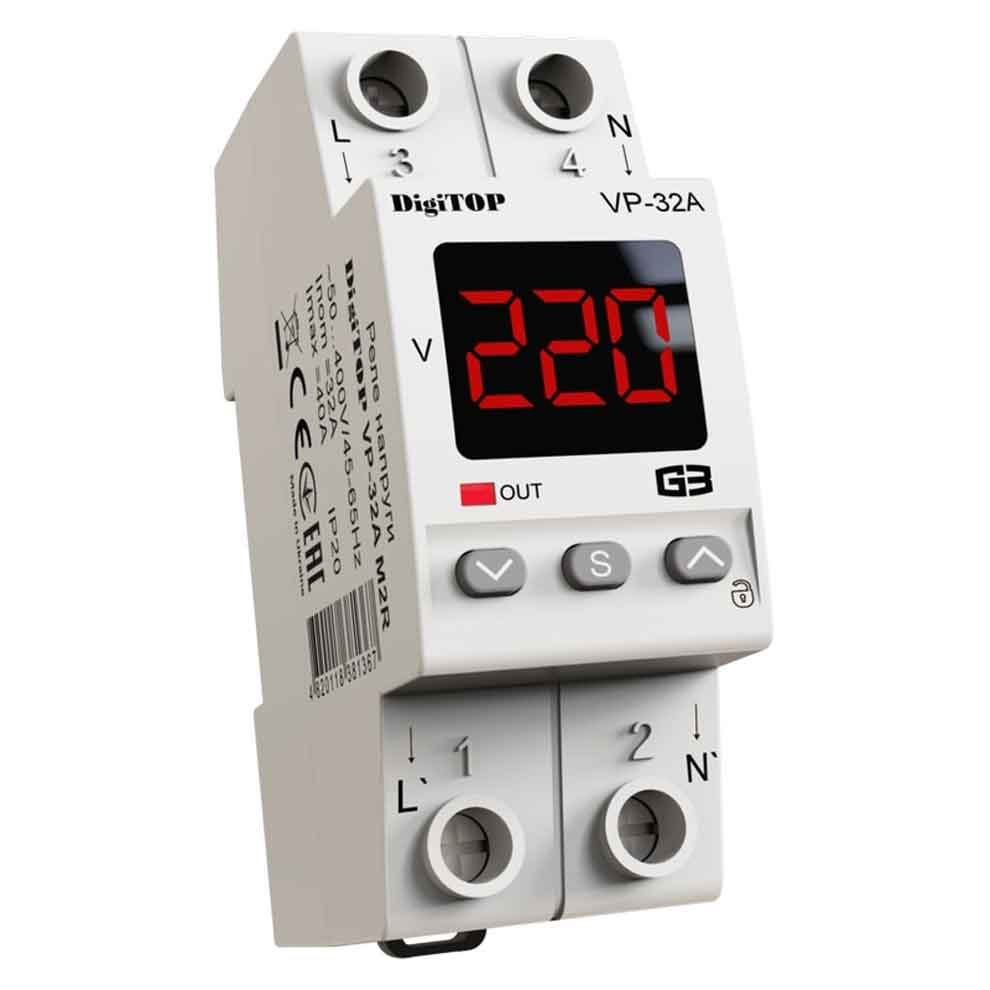

Przekaźnik napięcia DigiTOP VP-32A M2R (32A, czerwony wskaźnik)

Wyobraź sobie zwykły wieczór: do centrali trafia faza robocza i zero, lodówka działa, telefony się ładują. Nagle styk zerowy w wejściu się przepala. Napięcie w gniazdku w jednej chwili nie wynosi 220, ale powiedzmy 340 V – a bez zabezpieczenia tego wieczoru tracisz całą elektronikę, która jest włączona jednocześnie. DigiTOP VP-32A M2R jest instalowany właśnie na takie sytuacje. To wersja sprawdzonego przekaźnika 32 A z czerwonym wskaźnikiem stanu; jego progi napełnienia elektrycznego i zabezpieczenia są takie same jak w modelu M2W – różni się jedynie kolor podświetlenia panelu.

Dlaczego kolor ma w ogóle znaczenie?

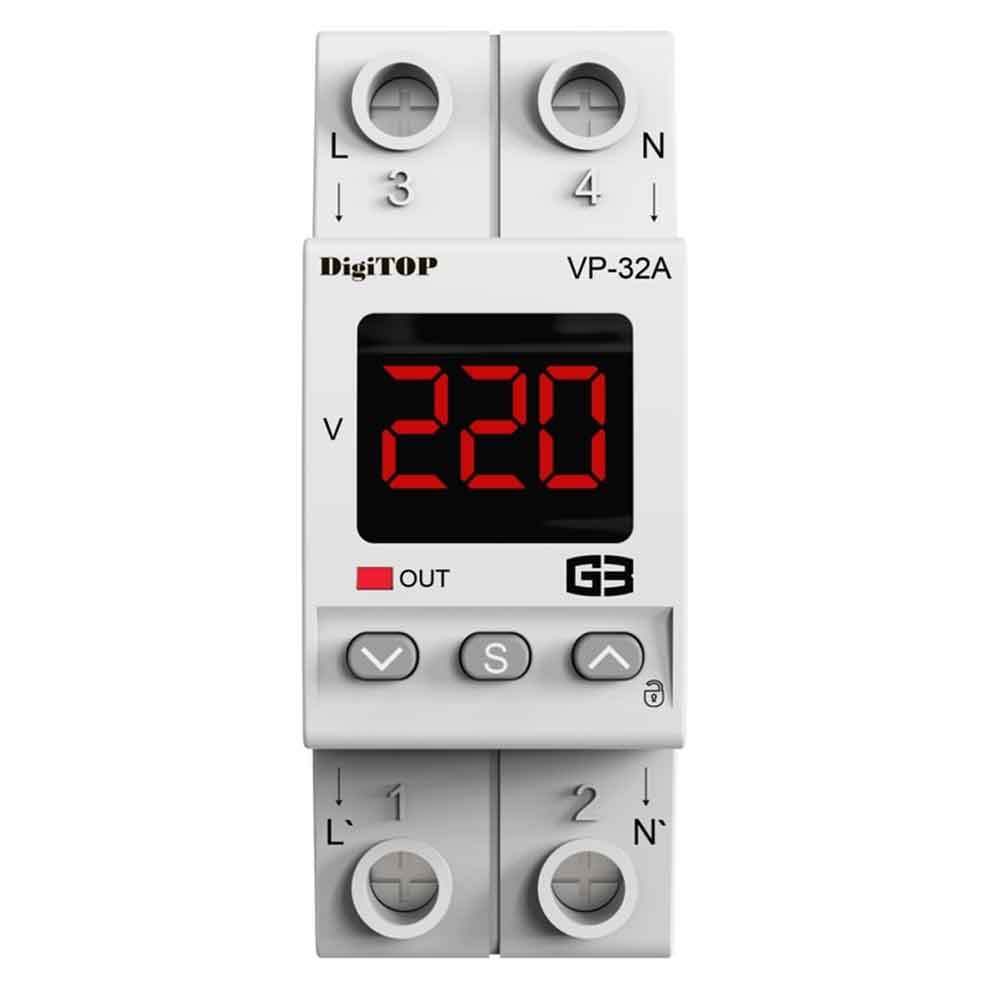

Pytanie nie jest natury estetycznej, jak mogłoby się wydawać. Gdy w panelu znajduje się kilka przekaźników DigiTOP w różnych grupach, różne oznaczenia kolorystyczne pomagają odróżnić urządzenia na pierwszy rzut oka podczas konserwacji lub diagnostyki. Czerwony kolor jest łatwy do odczytania nawet w słabo oświetlonym pomieszczeniu z panelem lub garażu, bez latarki. Zatem wybór między M2R a M2W nie polega na „lepszy/gorszy”, ale na tym, jak wygodniej jest poruszać się po własnym panelu.

Co dokładnie robi?

Przekaźnik stale mierzy napięcie w zakresie 50–400 V i odłącza obciążenie, gdy przekroczy ono górny próg (210–270 V) lub niższy (120–200 V). Przepięcie jest odłączane w ciągu 0,02 sekundy, a podnapięcie w zakresie 120–170 V – z jednosekundową przerwą, aby nie reagować na bezpieczne, krótkotrwałe spadki napięcia. Funkcja przejścia przez zero monitoruje najgroźniejsze zdarzenie – przerwę w przewodzie neutralnym – i odłącza zasilanie linii, zanim dojdzie do przepalenia urządzenia. Prawidłowa praca przy niestabilnej częstotliwości będzie przydatna w obiektach z generatorem.

Praktyka instalacyjna

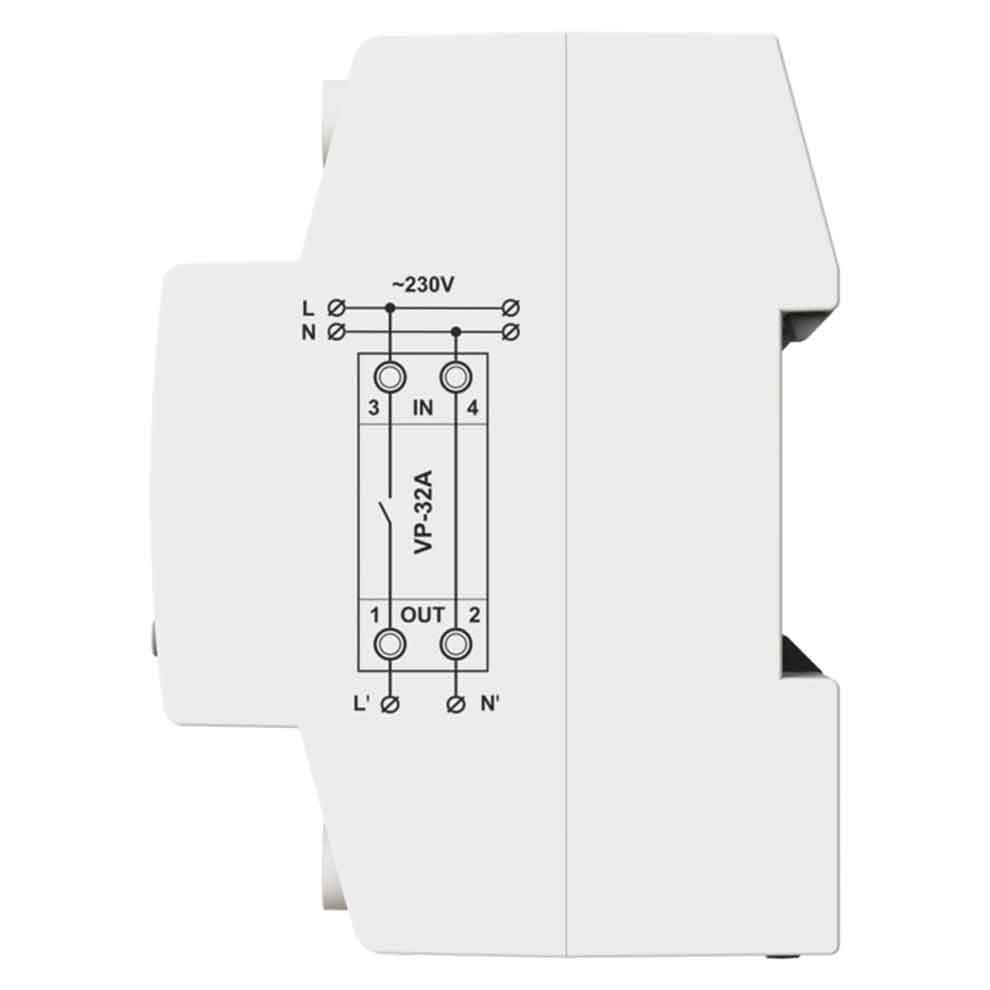

Prąd znamionowy 32 A (około 7 kW przy 220 V) jest przeznaczony do mieszkania lub małego domu. Przekaźnik montowany jest na szynie DIN, zajmuje 2 moduły po 17,5 mm i jest instalowany bezpośrednio za wyłącznikiem nadprądowym. Opóźnienie ponownego załączenia (5–600 sekund) nie powinno być ustawione na minimum, jeśli w sieci znajduje się lodówka lub klimatyzator: przerwa pozwala na prawidłowe zatrzymanie sprężarki przed ponownym uruchomieniem. Podczas instalacji należy dokładnie sprawdzić, czy faza i zero są podłączone do właściwych zacisków: przewody pomieszane są najczęstszą przyczyną „dziwnego” zachowania nowo zainstalowanego przekaźnika. Gwarancja — 5 lat.

Przed czym NIE chroni?

Uczciwość jest ważniejsza niż marketing, dlatego warto nakreślić granice. Przekaźnik napięciowy chroni przed przepięciami, zapadami i przerwami w obwodzie – ale nie jest urządzeniem ochronnym (RCD) i go nie zastępuje: oddzielny RCD odpowiada za porażenie prądem w przypadku uszkodzenia izolacji. Podobnie, przekaźnik nie stanowi pełnoprawnej ochrony przed bezpośrednim uderzeniem pioruna – wymaga to oddzielnych ograniczników (SPD). Nie chroni również przed prądami zwarciowymi – robi to wyłącznik nadprądowy. Prawidłowa logika nie polega na tym, że „albo przekaźnik, albo reszta”, ale na zbudowaniu kompletnej ochrony ekranu, gdzie każde urządzenie odpowiada za własne zagrożenie. Przekaźnik napięciowy w tym kontekście jest podstawowym i najtańszym rozwiązaniem, od którego można zacząć, ponieważ to właśnie awarie napięcia w ukraińskich sieciach zdarzają się najczęściej. Pomożemy Ci skompletować kompletny zestaw zabezpieczeń dla Twojego obiektu, sugerując prawidłową kolejność działania urządzeń w ekranie.
