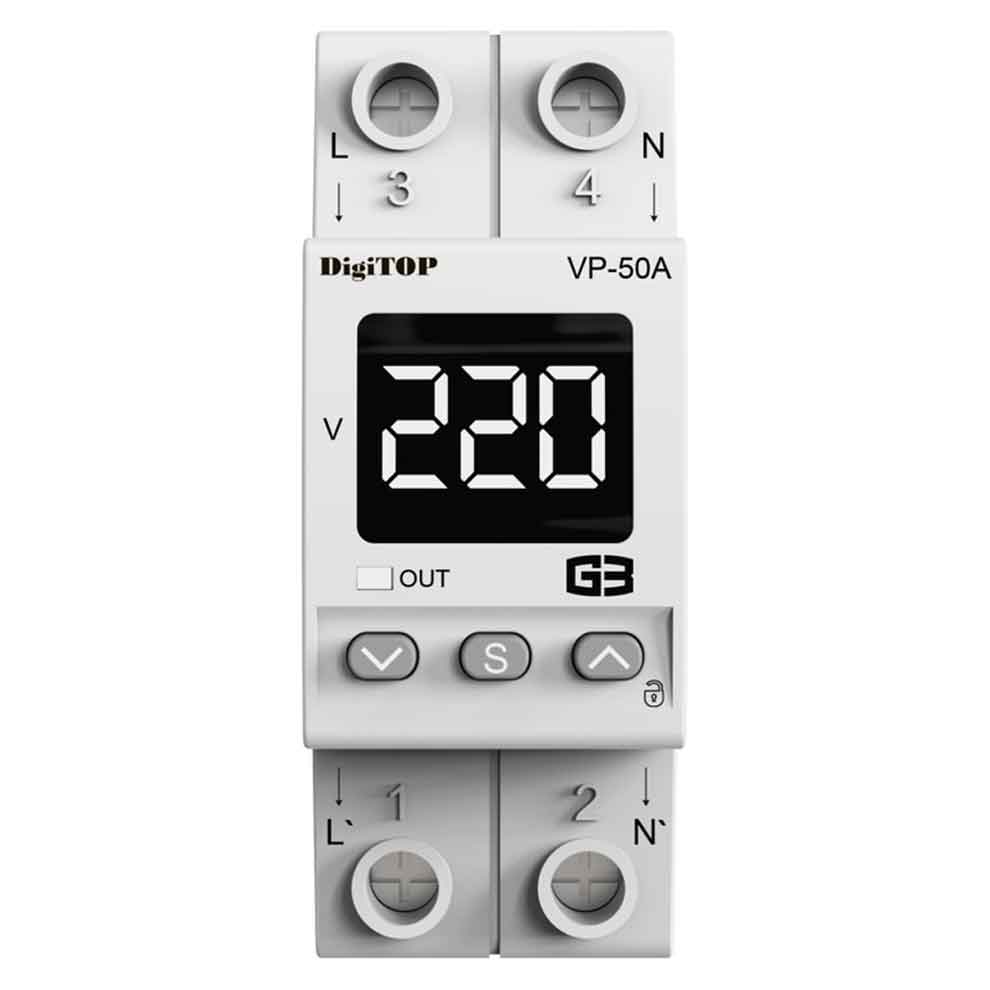

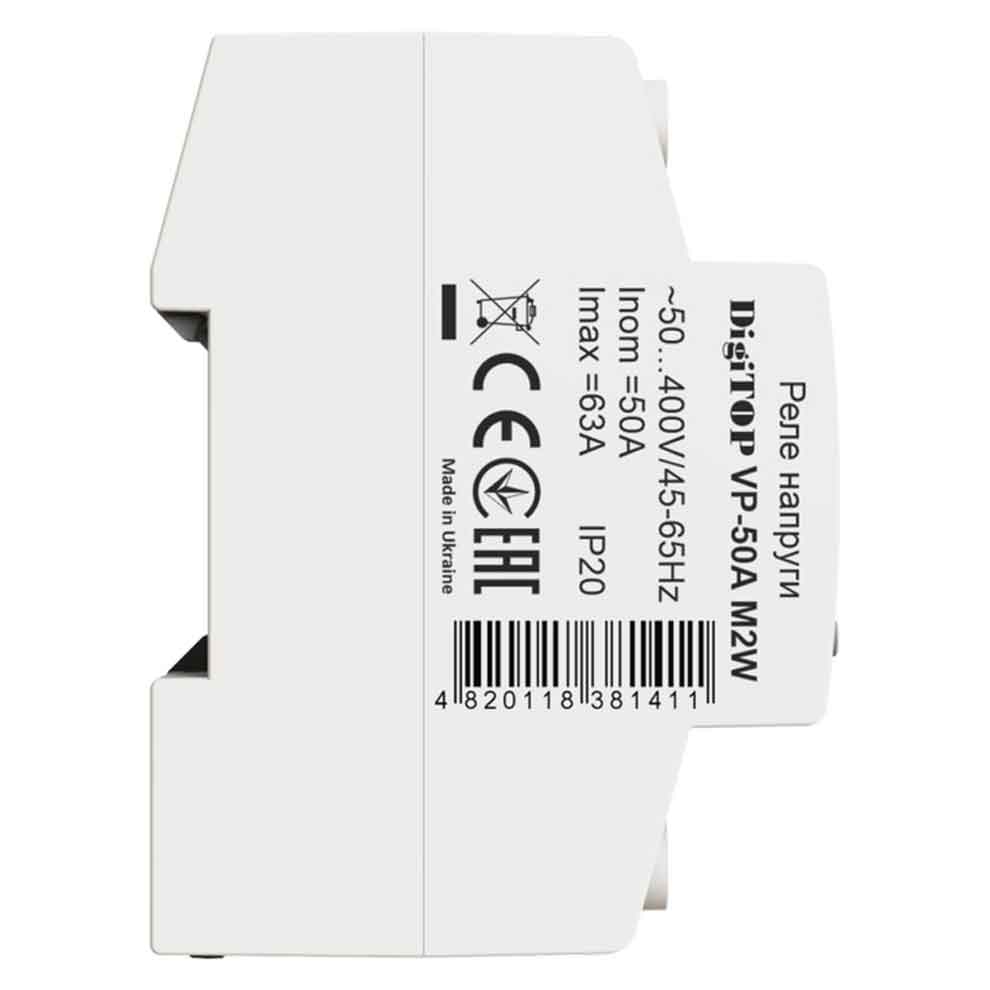

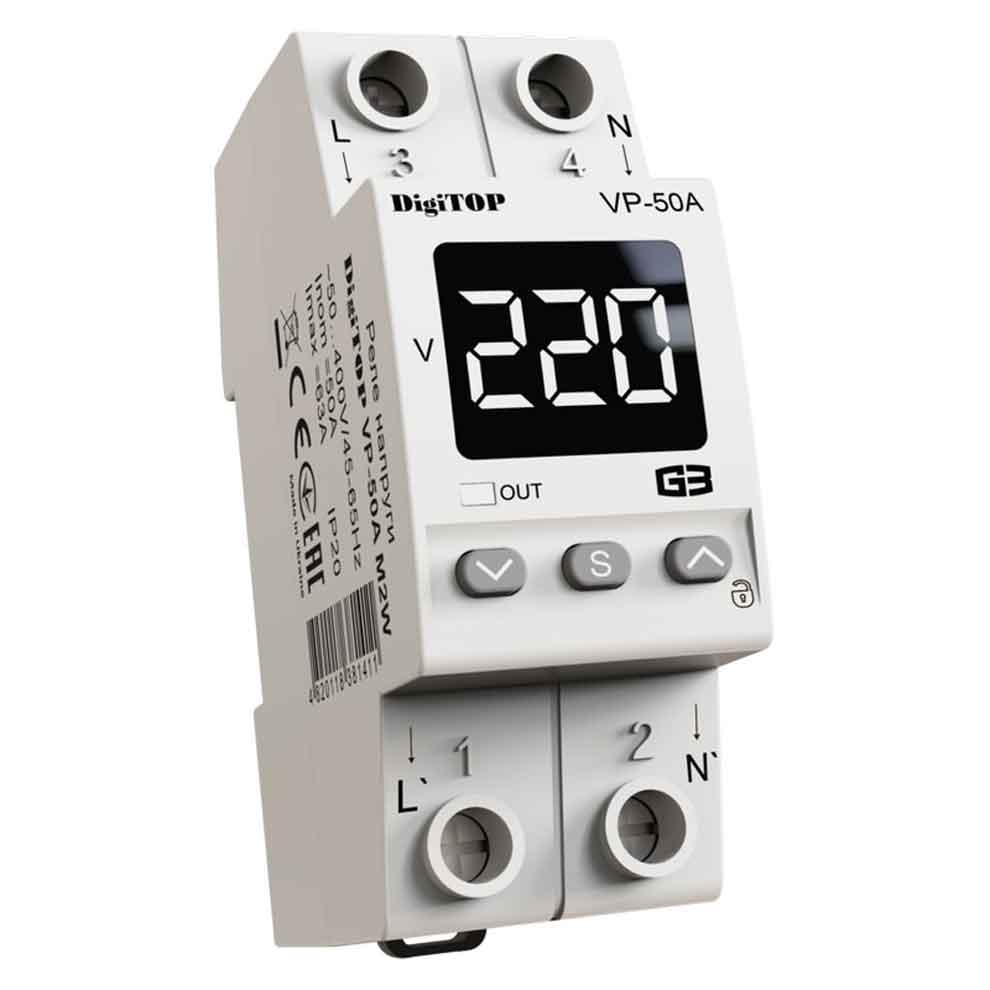

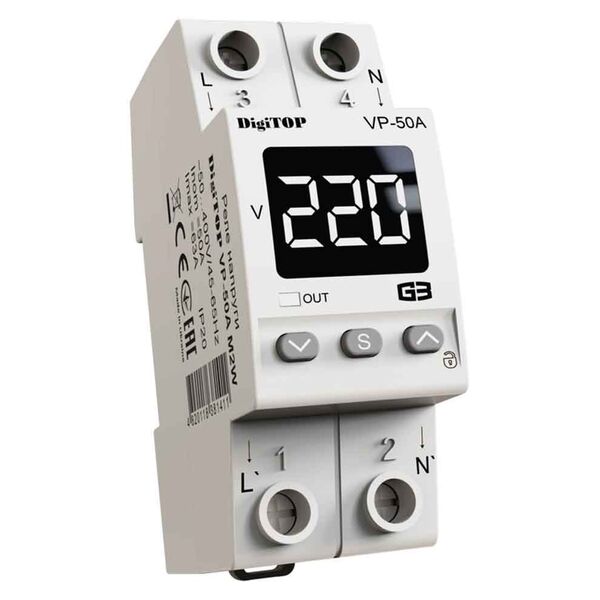

Przekaźnik napięcia DigiTOP VP-50A M2W (50A, biały wskaźnik)

Im większa moc prądu w domu, tym droższa jest cena za błąd sieciowy – i tym ważniejsze jest niezawodne zabezpieczenie na wejściu. VP-50A M2W został zaprojektowany właśnie do takiego domu: z kuchenką elektryczną lub piekarnikiem, ogrzewaniem podłogowym w kilku pomieszczeniach, wydajną klimatyzacją i kotłem, które mogą pracować jednocześnie. Prąd 50 A odpowiada około 11 kW całkowitego obciążenia – to już poważny poziom, powyżej którego możliwe jest jedynie przejście na zasilanie trójfazowe.

Po co komu przekaźnik, skoro w osłonie są już wyłączniki?

Logiczne pytanie, na które należy odpowiedzieć natychmiast. Wyłącznik chroni okablowanie przed przeciążeniem i zwarciem – czyli chroni kabel przed zapłonem. Nie reaguje on jednak w żaden sposób na to, że napięcie w sieci nagle spadło do 300 V zamiast 220: dla wyłącznika to „normalny” prąd, nie zadziała, a urządzenia się przepalą. Przekaźnik napięciowy zamyka tę przerwę – monitoruje nie prąd, a napięcie i wyłącza zasilanie, gdy staje się ono niebezpieczne. Są to różne urządzenia o różnych zadaniach, a w odpowiednim panelu działają one razem, a nie zamiennie.

Jak chroni

Przekaźnik mierzy napięcie w zakresie 50–400 V na dwóch progach: górnym 210–270 V i dolnym 120–200 V. W przypadku przepięcia wyłączenie następuje natychmiastowo — w ciągu 0,02 sekundy. W przypadku spadku napięcia w zakresie 120–170 V, zapewniona jest jednosekundowa zwłoka, aby nie doszło do szarpnięcia urządzeń z powodu bezpiecznych, krótkotrwałych zaników napięcia, a poniżej 120 V — również natychmiastowe wyłączenie. Funkcja przejścia przez zero zabezpiecza przed najpoważniejszym zdarzeniem: zerwaniem przewodu neutralnego, gdy zagrożone są jednocześnie wszystkie drogie urządzenia w domu. Przekaźnik działa również prawidłowo przy niestabilnej częstotliwości sieci.

Instalacja i konfiguracja

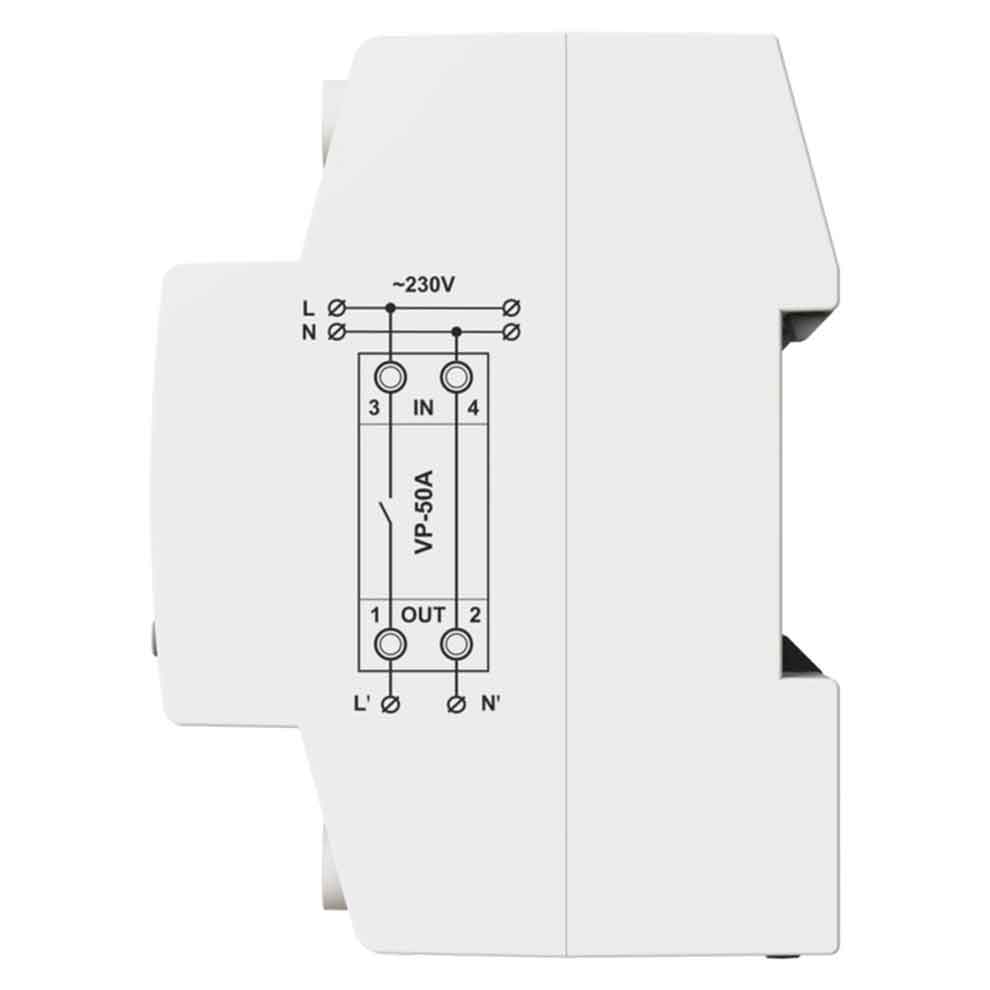

Montaż na szynie DIN, 2 moduły 17,5 mm, bezpośrednio za wyłącznikiem nadprądowym. Szczególnie ważne jest ustawienie opóźnienia ponownego załączenia (5–600 sekund) przy takim obciążeniu z odpowiednim zapasem: znajduje się ono za sprężarkami klimatyzatora, lodówki i kotła, dla których nagły restart pod obciążeniem jest drogą do przedwczesnej awarii. Zabezpieczenie termiczne działa przy 70°C. Wskaźnik jest biały, gwarancja wynosi 5 lat. Nie masz pewności, czy 50, czy 63 lata? Weź pod uwagę swoją tarczę - prześlij listę mocnych odbiorników, wspólnie to obliczymy i nie pozwolimy Ci przepłacić ani wziąć za mało.

Jak samodzielnie oszacować obciążenie osłony

Obliczenie wymaganego prądu jest łatwe nawet bez pomocy elektryka. Zapisz moc wszystkich urządzeń, które mogą pracować jednocześnie w godzinach szczytu: kuchenka elektryczna (zwykle 4–7 kW), kocioł (1,5–2 kW), klimatyzator (1–2 kW), pralka, czajnik, oświetlenie. Dodaj je, podziel wynik przez 220 – otrzymasz przybliżony prąd w amperach. Jeśli okaże się, że wynosi on około 45–48 A, nie należy brać przekaźnika „blisko” 50 A: przy jednoczesnym uruchamianiu kilku urządzeń możliwe są krótkotrwałe skoki prądu powyżej obliczonej wartości i lepiej zachować pewien margines. W takim przypadku bardziej logiczne jest albo wzięcie modelu o prądzie 63 A, albo rozważenie wejścia trójfazowego, które rozłoży obciążenie na trzy fazy.

A co jeśli 50 A nie wystarczy?

Zdarza się, że obliczenia wskazują prąd bliski 50 A lub nieco wyższy. Można jedynie zwiększyć obwód jednofazowy do 63 A – jest to fizyczny pułap. Jeśli obciążenie stale przekracza tę granicę, właściwym rozwiązaniem nie jest mocniejszy przekaźnik jednofazowy, lecz przejście na zasilanie trójfazowe: rozdziela ono odbiorniki na trzy fazy, a na każdej z nich montuje się oddzielny przekaźnik o mniejszym natężeniu. Taki obwód jest zarówno bardziej niezawodny, jak i zapewnia rezerwę na przyszłość. Podpowiemy, kiedy bardziej opłaca się zatrzymać na 50 A i kiedy warto zaplanować instalację rozdzielnicy trójfazowej.
