HIKVISION DS-7616NXI-K1(B) (16 КАНАЛІВ, 12 МП) - IP-ВІДЕОРЕЄСТРАТОР

Чистий мережевий NVR, а не гібрид: що це означає на практиці

DS-7616NXI-K1(B) — чистий мережевий відеореєстратор: він приймає виключно IP-камери по локальній мережі й не має жодного коаксіального входу для аналогових камер. Це принципова відмінність від гібридних DVR і XVR, які в цьому ж каталозі позначені як «універсальна сумісність»: якщо на об'єкті вже прокладено коаксіал і стоять аналогові HD-TVI камери, цей реєстратор їх не побачить і їхні кабелі доведеться або міняти на виту пару, або брати інший пристрій. Зате там, де система будується з нуля або вже є IP-камери, мережевий підхід дає те, чого гібрид не дасть: камера підключається одним кабелем, по якому йдуть і відео, і живлення, топологію можна розгалужувати комутаторами, а сам реєстратор не прив'язаний до місця, де сходяться всі кабелі. Літера B у дужках позначає конкретну ревізію корпусу й апаратної платформи, а не колір на вибір — під різні ревізії (B, D, E) виробник публікує окремі специфікації, і при порівнянні в інтернеті на це варто звертати увагу. Корпус 320×240×48 мм вагою 1 кг із класом захисту IP20 розрахований на суху серверну шафу чи полицю в приміщенні: ставити його в пильну щитову на вулиці або в неопалюваний гараж не слід, бо робочий діапазон становить лише від -10 до +55 °C.

Серія K з AcuSense проти серії Q: у чому справжня різниця

У номенклатурі Hikvision літера в індексі реєстратора — це не номер версії, а набір функцій: NXI-K означає серію K з підтримкою AcuSense, тоді як NI-Q (наприклад, DS-7616NI-Q1(E) з цього ж каталогу) — базову лінійку без неї. Практична різниця в тому, що K-серія вміє не просто фіксувати рух, а класифікувати об'єкт: вбудована Motion Detection 2.0 відсіває гілки, тіні, дощ і тварин, залишаючи тривоги лише на людину та транспорт, і завдяки цьому власник не вимикає сповіщення через тиждень після монтажу. До цього додаються правила захисту периметра (вторгнення в зону, перетин лінії) і робота з подіями розпізнавання обличчя, чого в Q-серії немає взагалі. Дуже важливий чесний нюанс, через який люди часто розчаровуються: класифікація «людина/транспорт» силами самого реєстратора доступна не на всіх 16 каналах одночасно, а лише на кількох (у різних ревізіях і прошивках це від одного до чотирьох каналів), тож масштабна аналітика будується на камерах з AcuSense, а реєстратор лише приймає й сортує їхні події. Інакше кажучи, K-серія має сенс тоді, коли ви або ставите AcuSense-камери (у цьому каталозі це моделі G2 і G3), або хочете «розумну» детекцію хоча б на найважливіших напрямках — вхід, в'їзд, каса.

PoE-портів немає: окремий комутатор обов'язковий

Це найважливіший практичний момент, який варто з'ясувати до покупки: у DS-7616NXI-K1(B) немає жодного PoE-порту — лише один мережевий інтерфейс RJ-45 для підключення до локальної мережі. Камери живляться не від реєстратора, а від окремого PoE-комутатора, і його треба закладати в кошторис одразу разом із реєстратором, інакше на монтажі виявиться, що шістнадцять камер нікуди вмикати. Розрахунок простий: типова 4-мегапіксельна купольна камера споживає 7-9 Вт, тож шістнадцять камер — це приблизно 120-140 Вт PoE-бюджету, і дешевий 16-портовий комутатор з бюджетом 120 Вт тут працює впритул; брати слід модель із запасом 180-250 Вт або розносити камери на два комутатори по вісім портів. Відсутність вбудованого PoE має й зворотний бік, який на великих об'єктах стає перевагою: камери не прив'язані до місця встановлення реєстратора, комутатори можна поставити ближче до груп камер і обійти обмеження 100 метрів на сегмент витої пари, а сам реєстратор поставити в офіс або серверну. Платою за цю гнучкість є ручна робота: реєстратор не роздає камерам адреси автоматично, як це роблять моделі з PoE, тому IP-адресацію, підсітку й паролі камер налаштовує монтажник, а камери живуть у спільній локальній мережі, а не в ізольованому сегменті реєстратора.

16 каналів, запис до 12 Мп і справжня стеля — 160 Мбіт/с

Реєстратор приймає до 16 IP-камер і підтримує запис із роздільною здатністю до 12 Мп на канал у форматах H.265+, H.265, H.264+ і H.264, тобто не ставить стелю на рівні 4 або 8 Мп, як частина бюджетних 16-канальних моделей. Проте реальне обмеження не в кількості каналів і не в мегапікселях, а у вхідному потоці: 160 Мбіт/с — це сумарний бюджет на всі камери разом. Порахувати легко: шістнадцять 4-мегапіксельних камер у H.265 дають приблизно 60-70 Мбіт/с і вміщуються з великим запасом, шістнадцять 8-мегапіксельних — уже близько 130 Мбіт/с, тобто майже впритул, а повноцінні 12 Мп на всіх каналах одночасно цей реєстратор фізично не прожує. Друге обмеження, про яке продавці зазвичай не говорять, стосується локального монітора: декодування для перегляду становить один канал у 12 Мп, два у 8 Мп, чотири у 4 Мп або вісім у 1080p, тому мозаїку з усіх шістнадцяти камер у повній якості на екрані ви не отримаєте — реєстратор покаже її субпотоками, а повна роздільна здатність доступна при перегляді окремого каналу й у записі. На практиці це нормальна робоча схема, але вона означає, що потужність треба планувати під запис і архів, а не під красиву стіну з шістнадцяти вікон 4K.

Один відсік для диска до 10 ТБ: розрахунок глибини архіву

У корпусі один відсік SATA і підтримка диска обсягом до 10 ТБ, при цьому накопичувач не входить у комплект, гарячої заміни немає, RAID немає — тобто диск треба купувати окремо, а вимикати реєстратор для його заміни доведеться повністю. Порахуємо глибину архіву для безперервного запису 24/7 у H.265: одна 4-мегапіксельна камера за добу пише приблизно 40-45 ГБ, тому шістнадцять таких камер з'їдають близько 650-700 ГБ на добу, і на диску 10 ТБ (з урахуванням службового місця — близько 9.1 ТБ корисних) виходить приблизно 13-14 діб архіву. Для шістнадцяти 2-мегапіксельних камер картина інша — близько 340 ГБ на добу і майже чотири тижні записів; для восьми камер 4 Мп виходить ті самі чотири тижні; а шістнадцять 8-мегапіксельних витратять диск за тиждень. Якщо глибини не вистачає, варіантів три, і всі вони законні: записувати за подією, а не безперервно (для AcuSense-камер це дає виграш у два-три рази), знизити роздільну здатність або частоту кадрів на другорядних каналах, або від початку планувати диск максимального обсягу. І головне застереження: один відсік означає одну точку відмови — відмова диска забирає весь архів, тому для об'єктів, де відео потрібне як доказ, варто або брати модель із двома відсіками, або налаштувати паралельний запис на карти пам'яті в самих камерах.

Інтерфейси, монітори, тривожні входи й віддалений доступ

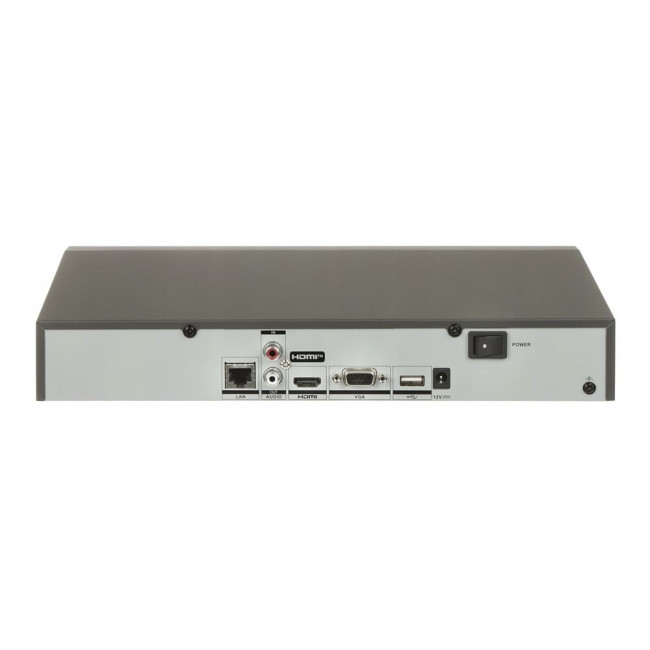

Виводом займаються HDMI і VGA одночасно, причому HDMI тягне 3840×2160 — тобто реєстратор можна підключити до звичайного 4K-телевізора і працювати з мозаїкою на великому екрані, а VGA залишити для старого монітора в підсобці. Підтримка двох моніторів дає практичний сценарій для магазину: один екран у торговому залі для демонстрації та стримування, другий у кабінеті для реального перегляду архіву. На борту чотири тривожні входи й один вихід — це те, чого немає в Q-серії: до входів підключаються геркон на дверях, датчик руху чи кнопка, а вихід комутує сирену, стробоскоп або електрозамок, і реєстратор при тривозі сам почне запис із потрібного каналу. Два порти USB обслуговують мишу та вивантаження фрагментів на флешку, два роз'єми RCA відповідають за аудіо, а керування можливе і локально мишею, і через мережу з Windows, macOS, iOS чи Android. Для віддаленого доступу підтримуються Hik-Connect, DDNS, SMTP для надсилання тривог на пошту, NTP для синхронізації часу й SADP для початкового пошуку пристрою в мережі; доступ налаштовується до 128 користувачів, що для великого об'єкта дозволяє дати охоронцю, адміністратору й власнику різні права.

Для яких об'єктів цей реєстратор і де він не на місці

Шістнадцять каналів із запасом по роздільній здатності — це профіль об'єкта середнього масштабу: магазин із торговим залом і складом, СТО, невелике виробництво, автомобільна стоянка, офіс на кілька поверхів, великий приватний будинок із периметром і господарськими спорудами. Такі об'єкти рідко закривають вісьмома камерами: до основних напрямків завжди додаються каса, чорний вхід, зона розвантаження й коридори, і тоді 16 каналів виявляються не надлишком, а нормою з запасом на дві-три камери на майбутнє. Серія K тут доречна саме тому, що на великому об'єкті кількість хибних тривог росте пропорційно кількості камер: без класифікації шістнадцять каналів вночі генерують таку кількість сповіщень, що їх перестають читати в перший же тиждень. Де цей реєстратор не на місці: квартира чи дача на дві-чотири камери (16 каналів там просто не потрібні, а переплата за них нічого не додасть), об'єкт зі вже прокладеним коаксіалом під аналогові камери (потрібен гібридний XVR чи DVR) і будь-який сценарій, де архів має зберігатися місяцями — для цього потрібні два й більше відсіків під диски. Також він не підійде тим, хто хоче підключити камери «в один пристрій без зайвих коробок»: без PoE-комутатора система не запрацює.

Чим відрізняється від сусідніх реєстраторів у цьому каталозі

Найпряміший конкурент у цьому ж каталозі — DS-7616NI-Q1(E): ті самі 16 каналів і той самий вхідний потік 160 Мбіт/с, але базова серія Q без AcuSense, із записом до 8 Мп замість 12 Мп, без тривожних входів і з диском до 8 ТБ; це розумний вибір, якщо вам потрібен лише надійний запис, а розпізнавання людей і авто беруть на себе камери. Якщо архів треба глибший, дивіться на моделі з двома відсіками під диски — DS-76xxNXI-K2(D) або DS-7608NXI-I2/S(E) із підтримкою до 16 ТБ: у них менше каналів, зате вдвічі більше місця й старша аналітика. Коли камер небагато і не хочеться окремого комутатора, у каталозі є моделі зі вбудованим PoE — DS-7108NI-Q1/8P(D) на вісім каналів і DS-7604NXI-K1/4P(D) на чотири: там камери підключаються прямо в реєстратор і отримують адреси автоматично, що помітно спрощує монтаж. Для об'єкта з уже наявною аналоговою інфраструктурою цей NVR не підходить принципово — там потрібні гібридні iDS-7108HQHI-M1/S(E) або Dahua DH-XVR5216AN-I3 на 16 каналів, які приймають і коаксіал, і IP. А якщо порівнювати з Dahua DHI-NVR2116HS-I2 (теж 16 каналів, теж без PoE, диск до 10 ТБ), вибір найчастіше вирішує не специфікація, а бренд камер: тримати реєстратор і камери в одній екосистемі означає повну аналітику й один застосунок, тоді як змішана зв'язка через ONVIF завжди працює з втратою частини функцій.

Напишіть нам, скільки камер і якої роздільної здатності плануєте, та яку глибину архіву хочете мати — ми порахуємо потрібний обсяг диска, підберемо PoE-комутатор під реальне навантаження й скажемо, чи достатньо цієї моделі, чи варто дивитися на реєстратор із двома відсіками.
