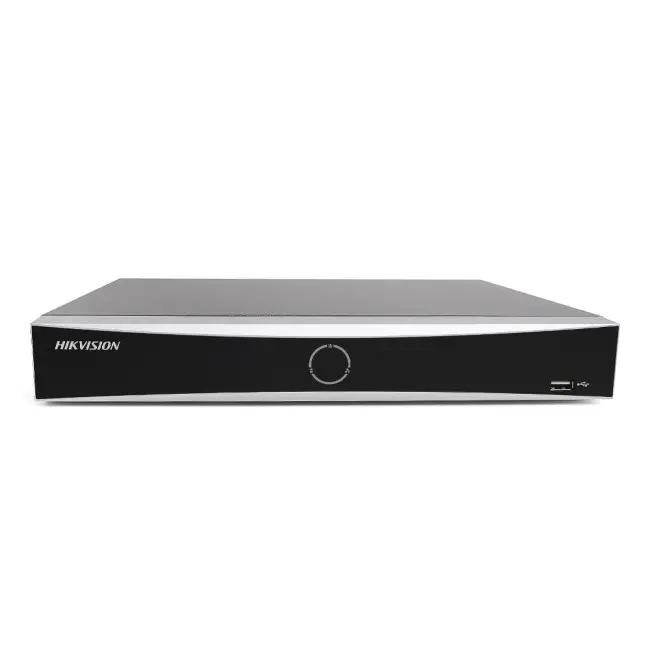

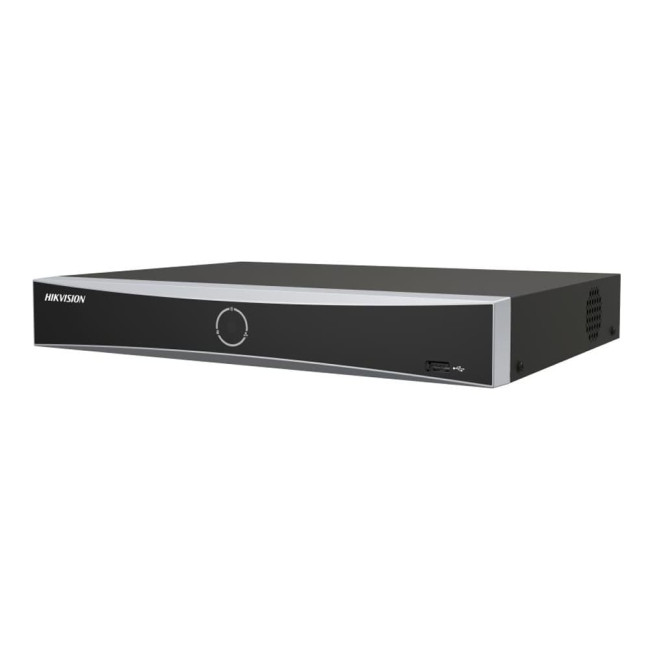

HIKVISION DS-7604NXI-K1/4P(D) (4 КАНАЛИ, 12 МП, 4 PoE) - IP-ВІДЕОРЕЄСТРАТОР

Чотири PoE-порти на борту: камера підключається одним кабелем

Суфікс /4P у назві означає чотири вбудовані PoE-порти, і це головна практична відмінність моделі від базової DS-7604NXI-K1(D) без цих літер. Кожна камера підключається одним кабелем кручений пари, яким одночасно йдуть і живлення, і відео, тож не потрібні ні окремий PoE-комутатор, ні блоки живлення 12 В біля кожної точки монтажу. Порти працюють за стандартом IEEE 802.3af/at із загальним бюджетом до 50 Вт на всі чотири разом, і цього з запасом вистачає на чотири звичайні вуличні камери, які споживають 5-8 Вт кожна. А от якщо в системі планується камера з підігрівом корпусу або поворотна PTZ, яка в піку бере 25-30 Вт, бюджет у 50 Вт стає реальним обмеженням, і таку камеру розумніше живити окремим адаптером. Ще один нюанс: PoE-порти тут 10/100 Мбіт/с, а не гігабітні, і для потоку однієї камери навіть у 12 Мп цього вистачає, проте при масовому вивантаженні архіву різниця відчувається. Реєстратор сам роздає камерам адреси у власній ізольованій підмережі, тому нові камери Hikvision підхоплюються практично без налаштувань.

Чотири канали, 40 Мбіт/с вхідного потоку і стеля 12 Мп

Модель приймає до чотирьох IP-камер і має вхідний потік 40 Мбіт/с, і саме цю цифру варто перевіряти ще до вибору камер. Чотири 8-мегапіксельні камери в кодеку H.265 дають приблизно по 8 Мбіт/с кожна, разом 32 Мбіт/с, і в ліміт вони вкладаються з невеликим запасом. А от чотири камери по 12 Мп на максимальному бітрейті в ці 40 Мбіт/с уже не влізуть, хоча формально реєстратор такі потоки записувати вміє. Вихідний потік удвічі більший, 80 Мбіт/с, тобто віддати архів на віддалений перегляд пристрій здатен швидше, ніж приймає його з камер. Декодування для виводу на монітор обмежене окремо: з увімкненою аналітикою це один канал 12 Мп, три канали 4 Мп або шість каналів 1080p одночасно, тому мозаїку з чотирьох 8-мегапіксельних камер у реальному часі ви побачите вже з пониженням потоку. На практиці найзбалансованіша конфігурація для цього реєстратора, це чотири камери 4 Мп: і ліміт потоку не впирається, і на моніторі всі чотири вікна йдуть без компромісів.

Чистий мережевий NVR, а не гібридний DVR

Літери NXI у назві означають, що перед вами суто мережевий відеореєстратор: він працює тільки з IP-камерами і фізично не має входів BNC для аналогових. Це принциповий момент при модернізації старої системи, бо якщо на об'єкті вже прокладено коаксіал і висять камери HD-TVI, цей пристрій їх просто не побачить, а вся наявна проводка стане непотрібною. Для такого сценарію в цьому ж каталозі є гібридні DVR Hikvision, зокрема iDS-7108HQHI-M1/S(E), DS-71xxHGHI-M1(C) та iDS-7208HUHI-M1/XT, у яких є і аналогові входи, і кілька IP-каналів. Плутати ці дві родини не можна: зовні коробки дуже схожі, а сумісність у них взаємовиключна. Зате для монтажу з нуля чистий NVR вигідніший, бо до камери йде одна кручена пара замість коаксіалу плюс окремої лінії живлення, і немає обмежень аналогового тракту по роздільній здатності. Підтримка ONVIF за профілями S та G дозволяє під'єднати і сторонні IP-камери, але фірмова аналітика AcuSense та автоматичне підхоплення камер працюють саме з обладнанням Hikvision.

Розрахунок глибини архіву: скільки днів реально поміститься

У корпусі один відсік SATA, і за карткою товару він приймає диск обсягом до 16 ТБ, тоді як офіційна документація на ранні ревізії серії вказувала межу 10 ТБ. Рахувати глибину архіву просто: один мегабіт за секунду безперервного запису забирає приблизно 11 ГБ на добу. Чотири камери 2 Мп у H.265 дають близько 10 Мбіт/с сумарно, тобто приблизно 108 ГБ на добу, і на диску 4 ТБ це десь 37 днів безперервного запису, а на 8 ТБ близько 74 днів. Чотири камери 4 Мп це вже приблизно 16 Мбіт/с і 173 ГБ на добу, тобто 23 дні на диску 4 ТБ і 46 днів на 8 ТБ. Чотири камери 8 Мп з'їдають близько 346 ГБ на добу, і на 4 ТБ архіву вистачить днів на одинадцять, тож під таку конфігурацію треба брати мінімум 8 ТБ. Кодек H.265+ економить до 75% місця порівняно з H.264, а переведення камер із цілодобового запису на запис за подією збільшує реальну глибину в кілька разів. Головний недолік єдиного відсіку в іншому: резервування немає взагалі, і вихід диска з ладу означає втрату всього архіву, тому критичні події варто дублювати в Hik-Connect або на мережеве сховище.

AcuSense: що реєстратор рахує сам, а що лише разом із розумною камерою

AcuSense у K-серії означає, що аналітику з розрізненням людини й транспорту вміє рахувати сам реєстратор, а не тільки камера. Motion Detection 2.0 працює по всіх чотирьох каналах у роздільній здатності 4 Мп, а в режимі enhanced SVC до 8 Мп, і це головна щоденна користь: сповіщення приходить на людину чи автомобіль, а не на гілку, тінь або кота. Повноцінний захист периметра з лініями перетину й зонами вторгнення реєстратор обраховує лише для одного каналу 4 Мп, тож решту трьох камер доведеться закривати аналітикою на боці самих камер. Розпізнавання облич теж скромне за масштабом: один канал відеопотоку або два канали по захоплених знімках, база до 16 списків і 5 000 зображень сумарно. Цього достатньо, щоб зробити список своїх і чужих на невеликому об'єкті, але не для прохідної з постійним потоком людей. Якщо ж камери в системі власні розумні, з AcuSense або ColorVu, аналітика виконується просто на них, і обмеження реєстратора перестають бути вузьким місцем.

Де ставити і для яких задач ця модель створена

Чотири канали, це формат приватного будинку: ворота, двір, вхідні двері й задній прохід закриваються рівно чотирма камерами, і саме під таку конфігурацію пристрій спроєктований. Другий типовий сценарій, це невеликий торговий зал, СТО чи майстерня, де треба бачити касу, вхід, склад і подвір'я, а окремої серверної кімнати немає. Корпус компактний, 320×240×48 мм при вазі близько кілограма, тож реєстратор ставиться на полицю в шафі, під касовий стіл або в антивандальний бокс без монтажу в стійку. Клас захисту IP20 і робочий діапазон від -10 до +55 °C означають, що місце має бути сухим і опалюваним, а неопалюваний гараж чи вуличний бокс без обігріву не підходять. Модель не на місці там, де камер більше чотирьох або вони можуть додатися пізніше, бо розширити 4-канальний NVR неможливо і доведеться купувати новий. Так само не варто брати її, коли потрібен архів на кілька місяців у високій роздільній здатності, оскільки єдиний відсік під диск стає жорсткою стелею. І обов'язково закладіть безперебійник: при зникненні світла PoE-порти гаснуть разом із реєстратором, і система вимикається цілком.

Чим відрізняється від сусідніх моделей у цьому каталозі

Найближчий родич тут, це DS-7604NXI-K1(D): та сама начинка, ті самі чотири канали й та сама аналітика, але без PoE-портів і з живленням 12 В. Різниця суто інфраструктурна, бо до версії без PoE доведеться докупити комутатор або інжектори плюс живлення на кожну камеру, і дешевша на вигляд модель у підсумку часто виявляється дорожчою й громіздкішою. DS-7108NI-Q1/8P(D) дає вдвічі більше, вісім каналів і вісім PoE-портів, проте це простіша Q-серія з межею диска до 6 ТБ і без глибокої аналітики на боці реєстратора, тобто вибір, коли камер багато, а розумні функції не критичні. DS-76xxNXI-K2(D), це старша модель тієї ж лінійки NXI з двома відсіками під диски й значно більшою кількістю каналів, але вбудованого PoE вона не має зовсім. А iDS-7108HQHI-M1/S(E), це вже не NVR, а гібридний DVR, і брати його варто виключно заради збереження наявних аналогових HD-TVI камер. Коротко: якщо систему ставлять з нуля, камер рівно чотири й хочеться мінімум коробок у шафі, саме версія /4P економить і кабель, і час монтажу.

Напишіть нам, скільки камер і з якою роздільною здатністю ви плануєте, і ми порахуємо потрібний обсяг диска під бажану глибину архіву та перевіримо, чи вкладається конфігурація у вхідні 40 Мбіт/с.
