DAHUA DH-XVR5104C-4KL-I3 (4 КАНАЛИ, RS-485) - ГІБРИДНИЙ ВІДЕОРЕЄСТРАТОР

Пента-брід: п'ять форматів відео на одному й тому ж роз'ємі

Літери XVR у назві означають гібридний реєстратор, і це не маркетинг, а конкретна схемотехніка: кожен із чотирьох BNC-входів автоматично визначає, що саме до нього підключили — HDCVI, AHD, TVI чи старий аналоговий CVBS. Разом із мережевими каналами виходить п'ять підтримуваних форматів, тобто на один пристрій можна завести і сучасну 5-мегапіксельну HDCVI-камеру, і успадковану від попередніх власників камеру стандартної чіткості, і IP-камеру по локальній мережі. Практична цінність тут одна, зате вагома: коаксіальна проводка залишається на місці. Якщо в будівлі вже прокладено десятки метрів коаксіалу в штробах або під стелею підвісного типу, заміна камер на нові HDCVI обходиться в один монтажний день, тоді як перехід на чистий IP означає нову кабельну трасу до кожної точки. Зворотний бік теж треба знати: аналоговий канал не має PoE, тому живлення 12 В до кожної камери підводиться окремим проводом або комбінованим кабелем.

Чотири аналогових канали й до восьми — з IP-камерами

Базова конфігурація — чотири BNC-входи, і саме так модель продається та описується в характеристиках. Проте архітектура XVR дозволяє перемкнути аналогові канали в режим IP: якщо BNC-входи не задіяні, реєстратор приймає до восьми мережевих камер, а при частковому використанні коаксіалу можна зібрати змішану схему на кшталт двох аналогових плюс кілька IP. Це і є головна причина брати гібрид на об'єкт, який модернізується поетапно: старі камери працюють далі, нові ставляться вже мережеві, і все це живе в одному архіві та в одному застосунку. Сумарний вхідний потік обмежений приблизно 64 Мбіт/с, тож вісім мережевих камер високої роздільної здатності впритул підійдуть до межі — у такій конфігурації потік частини камер доводиться знижувати. Мережеві камери підключаються по ONVIF і RTSP, тому реєстратор не вимагає докуповувати саме Dahua, хоча з камерами цього бренду автопошук знаходить усе сам.

4K-L: яка роздільна здатність і з якою частотою кадрів

Індекс 4KL означає 4K-Lite: реєстратор приймає й записує 8-мегапіксельне зображення, але не на повних 25-30 кадрах — у режимі 4K частота обмежена приблизно 15 кадрами на секунду. На 5 Мп модель тримає 25 кадрів, на 1080p — до 30, і саме ці два режими на практиці використовують у переважній більшості інсталяцій. Різниця між 15 і 25 кадрами помітна не на статичній картинці, а в динаміці: людина, що швидко проходить повз камеру, на 15 к/с дасть менше придатних для впізнання кадрів, тому для точок проходу логічніше залишити 5 Мп із повною частотою, ніж ганятися за 4K. Вихід HDMI видає повноцінні 3840×2160, тож 4K-монітор має сенс навіть тоді, коли камери 5-мегапіксельні: на великому екрані мультиекран з чотирьох каналів читається без зайвого масштабування. Другий вихід VGA працює паралельно з HDMI й обмежений 1920×1080 — це зручно для старого монітора на робочому місці.

WizSense у гібридному реєстраторі: аналітика там, де її зазвичай немає

Найнеочевидніша сильна сторона цієї моделі в тому, що вбудована AI-аналітика працює навіть з аналоговими камерами, які самі по собі жодного інтелекту не мають. SMD Plus обробляє всі чотири канали й відокремлює людину та транспорт від гілок, тіней, дощу й котів, тому сповіщення приходять лише на те, що справді має значення. Захист периметра теж покриває чотири канали: на плані кадру малюють лінію або зону, і тривога спрацьовує на перетин у заданому напрямку, а не на будь-який рух у кадрі. Детекція облич і розпізнавання облич працюють на двох каналах — цього вистачає, щоб поставити «розумні» канали саме на вхідні двері й касову зону, а решту лишити під звичайне спостереження. Обмеження чесне й очевидне: аналітика рахується процесором реєстратора, а не камери, тому її якість залежить від ракурсу й чіткості аналогового сигналу, і на 4-канальному пристрої ресурс розподіляється саме в зазначених межах, а не на всі канали одразу.

Один диск до 10 ТБ: рахуємо глибину архіву в днях

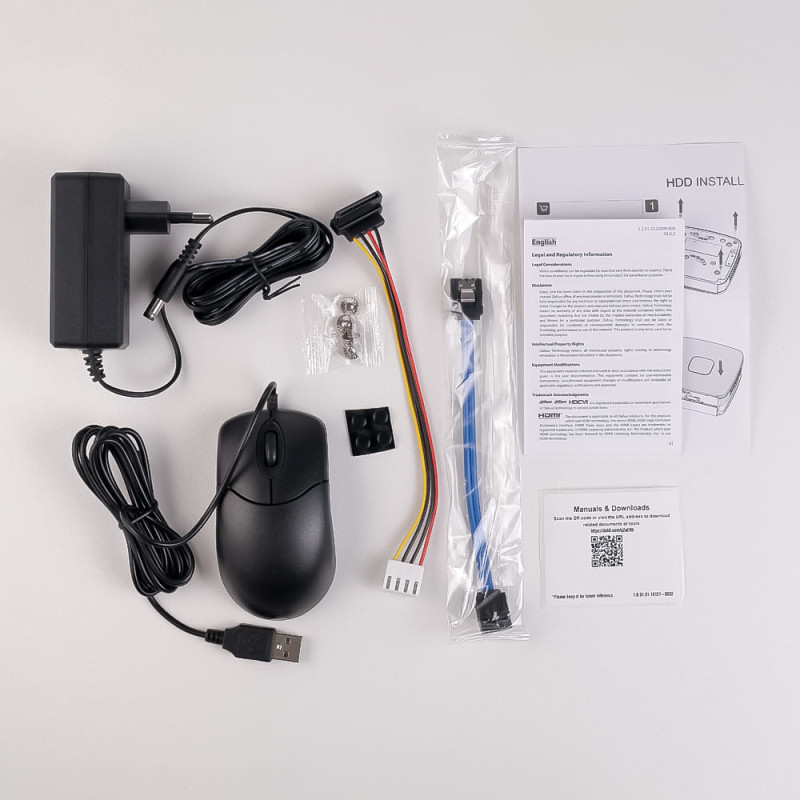

Усередині корпусу передбачено одне місце під жорсткий диск 3.5 дюйма обсягом до 10 ТБ; накопичувач у комплект не входить, а гарячої заміни тут немає, тож для зміни диска реєстратор доведеться вимкнути й розкрити. Рахунок глибини архіву робиться просто, якщо пам'ятати орієнтир: один мегабіт на секунду безперервного потоку — це приблизно 11 ГБ на добу, а H.265+ дає для 2 Мп близько 2 Мбіт/с, для 5 Мп — близько 5 Мбіт/с, для 4K — близько 6 Мбіт/с на зниженій частоті кадрів. Чотири аналогові камери 1080p у режимі 24/7 займають близько 90 ГБ на добу, тому диск на 4 ТБ дає приблизно півтора місяця архіву, а на 10 ТБ — близько чотирьох місяців. Чотири камери 5 Мп — це вже близько 215 ГБ на добу: 4 ТБ вистачить приблизно на два з половиною тижні, 10 ТБ — приблизно на півтора місяця. Якщо потрібен рік зберігання, безперервний запис не підходить у принципі — переходьте на запис за подіями SMD Plus, і тоді той самий диск живе вчетверо-вп'ятеро довше, бо вночі порожній двір не пише нічого.

Живлення, RS-485 і аудіо: що врахувати при монтажі

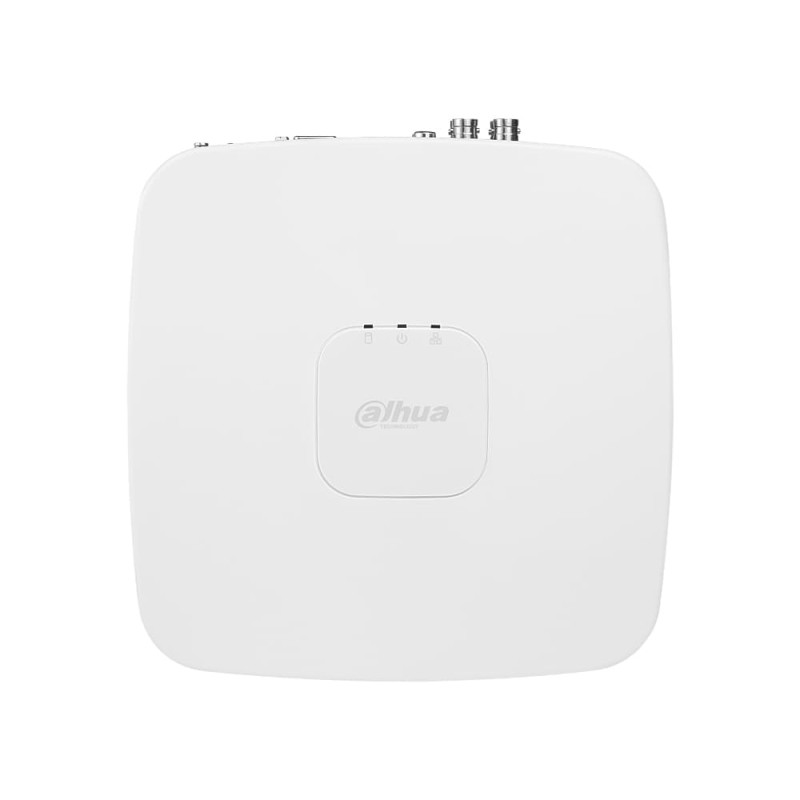

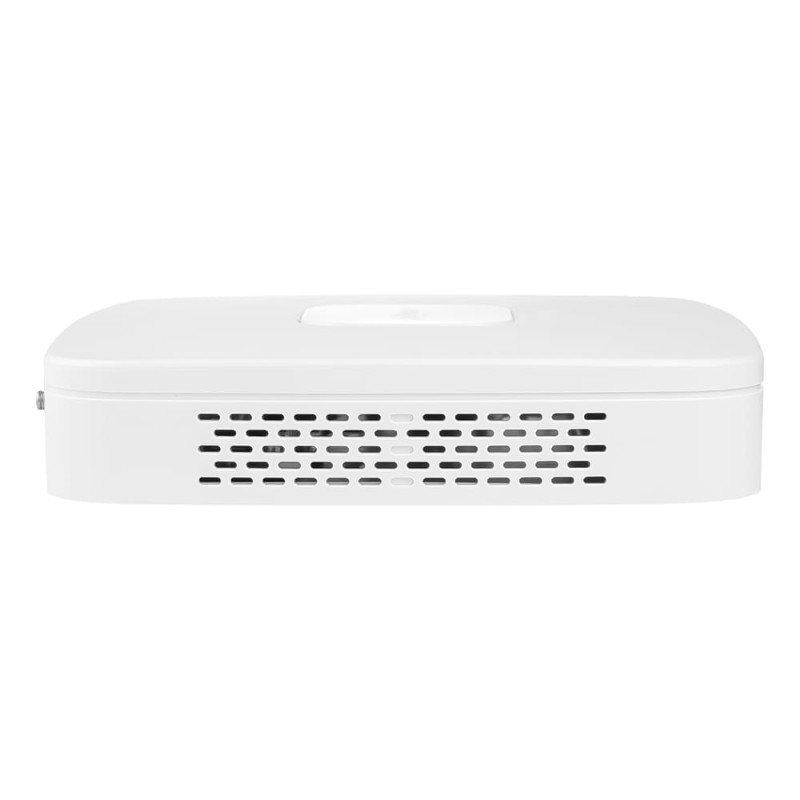

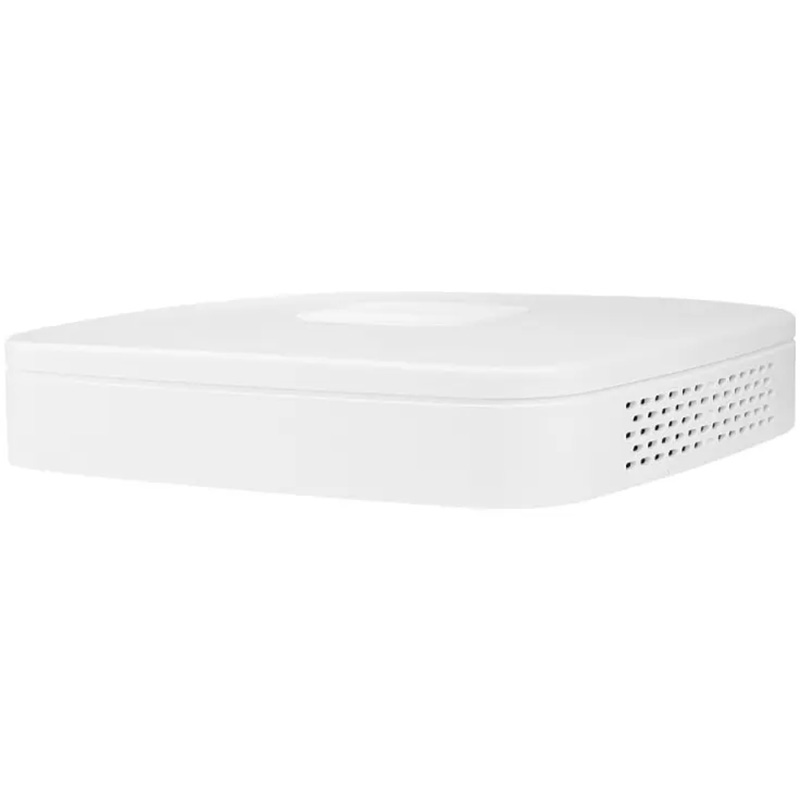

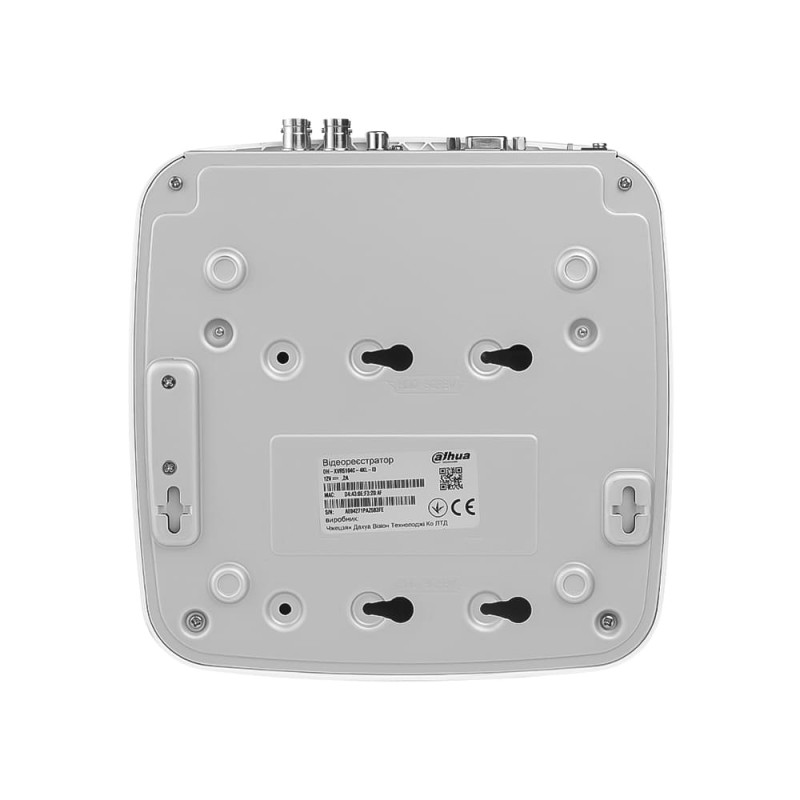

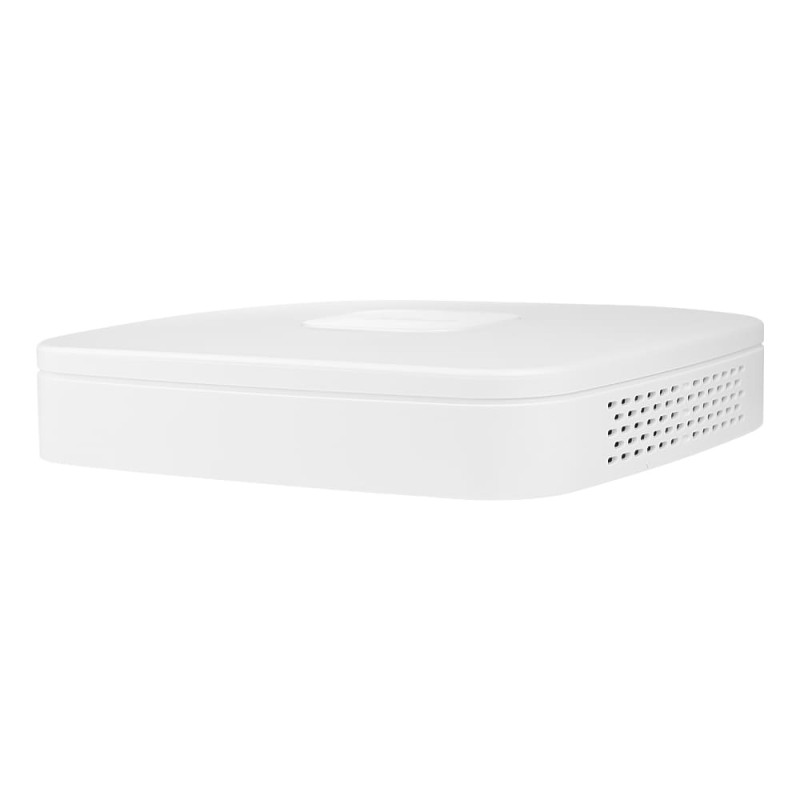

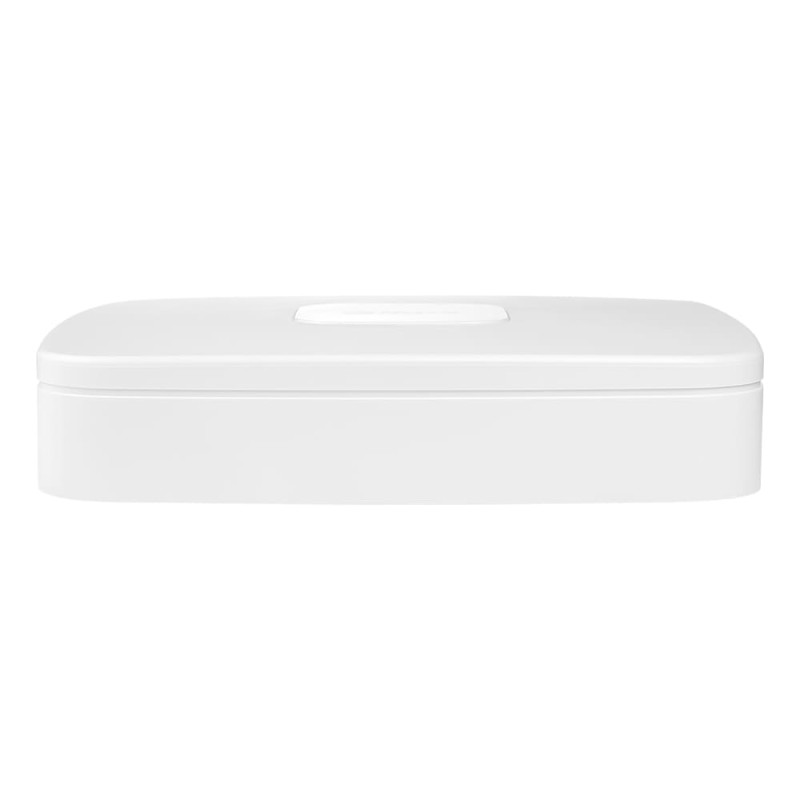

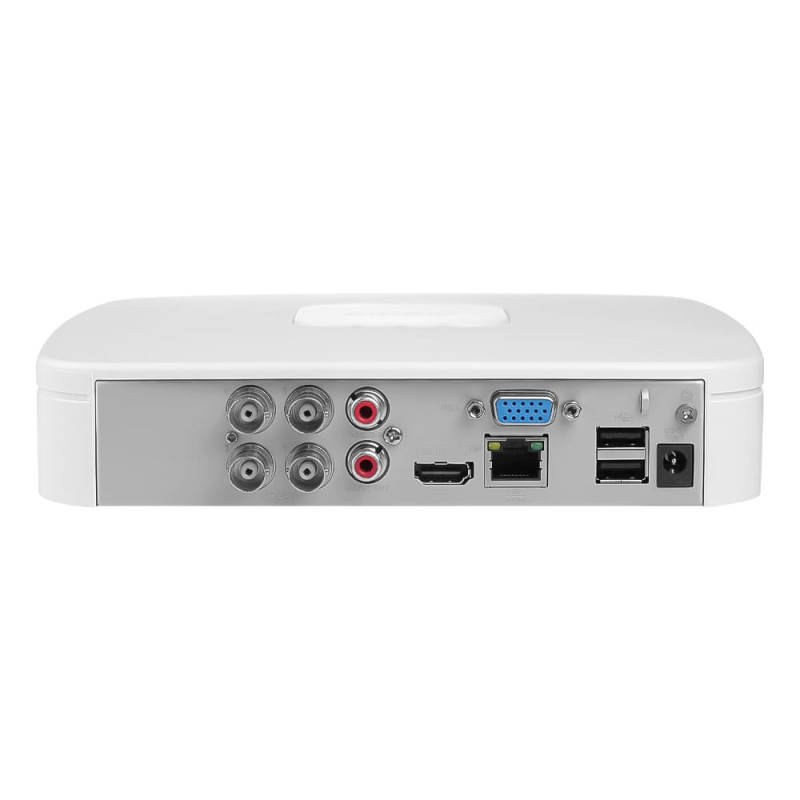

Вбудованих PoE-портів у цій моделі немає й бути не може — аналоговий канал за визначенням їх не підтримує, тому кожна камера отримує своє живлення 12 В від блока живлення чи розгалужувача, а мережеві камери, якщо вони будуть, потребують окремого PoE-комутатора. Сам реєстратор живиться від адаптера 12 В / 2 А і споживає менше 7 Вт без диска, що робить його одним із найощадливіших пристроїв у категорії та дозволяє тримати його на невеликому ДБЖ разом із роутером кілька годин під час відключень. Порт RS-485 виведений для керування поворотними камерами по протоколу PTZ — для гібридних систем це досі актуально, бо аналогова PTZ-камера керується саме цією лінією, а не мережею. Аудіо реалізоване через RCA-вхід і чотири коаксіальні аудіоканали: звук іде тим самим кабелем, що й відео, без окремої лінії мікрофона. Корпус пластиковий, білий, 205×211×46 мм і всього 530 грамів, робочий діапазон -10…+45 °C — тобто місце для нього опалюване приміщення, шафа в підсобці або ніша під стелею торгового залу.

Де ставити цей реєстратор і для яких задач він створений

Класична ситуація для цієї моделі — об'єкт, де аналогова система вже є й морально застаріла: магазин, СТО, автомийка, невеликий офіс чи склад із чотирма камерами, прокладеними ще кілька років тому. Замість повної переробки кабельних трас старі камери міняють на HDCVI 5 Мп, реєстратор — на цей, і система одразу отримує сучасне зображення, AI-фільтрацію тривог і мобільний застосунок, зберігши всю проводку. Друга сильна позиція — довгі траси: аналоговий сигнал по коаксіалу впевнено йде на сотні метрів без активного обладнання, тоді як Ethernet без проміжного комутатора обмежений сотнею метрів, і для протяжного складу чи паркувального майданчика це вирішальний аргумент. Модель також добре працює як реєстратор для точки з POS-терміналом, оскільки підтримує накладання касових операцій на відеозапис — у магазині це закриває питання розбору спірних чеків. Не варто брати її туди, де систему будують з нуля виключно на IP-камерах: тоді половина можливостей простоює, а чистий NVR тієї ж серії дасть більший запас по потоку й вбудований PoE.

Чим відрізняється від сусідніх гібридів і NVR у цьому каталозі

Dahua DH-XVR51xxC-I3/T із цього ж каталогу — той самий компактний корпус і чотири аналогові входи, але без індексу 4KL, тобто без підтримки 8 Мп; якщо камери планують 2 або 5 Мп і 4K не потрібне взагалі, простіша версія закриває задачу без переплати. Dahua DH-XVR41xxHS-I/T — молодша серія XVR4000 із чотирма аналоговими та одним IP-каналом: там менший запас по мережевих камерах і слабша аналітика, і вона доречна, коли розширення до IP не планується взагалі. Якщо чотирьох каналів мало, у каталозі є прямі старші родичі: DH-XVR5108HS-4KL-I3/T на вісім каналів і DH-XVR5216AN-I3 на шістнадцять із диском до 16 ТБ, а DH-XVR51xxHS-5M-I3/T вміщує до шістнадцяти аналогових плюс вісім IP для великого змішаного об'єкта. Hikvision iDS-7108HQHI-M1/S(E) — прямий конкурент іншого бренду на вісім гібридних каналів із AcuSense; він виграє кількістю каналів, але цей Dahua віддає повноцінний 4K-вихід і розпізнавання облич на двох каналах. І головна розвилка: якщо коаксіалу на об'єкті немає, порівнюйте не з гібридами, а з чистими NVR на кшталт Dahua DHI-NVR21xx-I2 або DHI-NVR1108HS-8P-S3/H — останній ще й дає вісім портів PoE, яких у жодного XVR не буде.

Опишіть нам, який кабель уже прокладено на об'єкті й скільки камер планується, — підкажемо, що вигідніше залишити аналоговим, що перевести на IP і диск якого обсягу брати під потрібну глибину архіву.
