DAHUA DH-XVR41xxHS-I/T (16 АНАЛОГ. + 2 IP, RS-485) - ГІБРИДНИЙ ВІДЕОРЕЄСТРАТОР

Penta-brid і 16 аналогових входів: коаксіал залишається на місці

Конкретна модель під назвою DH-XVR41xxHS-I/T у цій картці — шістнадцятиканальний DH-XVR4116HS-I/T, і всі шістнадцять BNC-входів у ньому гібридні: кожен сам визначає тип сигналу, що на нього подано, — HDCVI, AHD, TVI або старий композитний CVBS. На практиці це знімає найдорожчу частину переходу на цифрове спостереження: коаксіальний кабель, уже протягнутий по стінах, стелях і в землі, залишається на своєму місці, а замінюються лише реєстратор і, за потреби, самі камери. Переведення об'єкта з шістнадцятьма камерами на IP означало б прокладання шістнадцяти ліній витої пари, окремий PoE-комутатор і штроблення — на діючому складі, в магазині чи в під'їзді це тижні робіт і бюджет, порівнянний з вартістю всього обладнання разом. Автовизначення стандарту важливе ще й тому, що на старих об'єктах камери зазвичай докуповували партіями в різні роки, і реальний набір стандартів ніхто не пам'ятає — реєстратор розбереться сам, без перемикачів і перепрошивок. І гібридність працює в обидва боки: до наявних аналогових камер можна поступово додавати IP-канали, не викидаючи те, що вже працює.

1080N замість повного 1080p — головний компроміс цієї серії

Серія XVR41xx належить до лінійки 1080N/720p, і це той факт, який варто зрозуміти до покупки, а не після. Головний потік пише в 1080N, 720p, 960H, D1 або CIF: 1080N — це не повний Full HD, а кадр 960×1080, розтягнутий до пропорцій 1920×1080, тобто приблизно вдвічі менше пікселів по горизонталі, ніж у справжньому 1080p. Якщо на об'єкті висять 1080p-камери HDCVI або AHD, реєстратор їх підключить і запише, але вже у своєму форматі — загальний план, рух, одяг і напрямок руху буде видно добре, а от впевнено прочитати автомобільний номер чи дрібний текст із такого архіву вийде лише на коротких дистанціях. Є ще нюанс із частотою: повні 25 кадрів на секунду доступні лише першому каналу, решта п'ятнадцять пишуть 15 кадрів, чого достатньо для охоронного запису, але мало для розбору швидких подій покадрово. Висновок простий: ця модель створена для об'єктів, де потрібно бачити й документувати факт події на всіх шістнадцятьох камерах, а не для задач експертного розпізнавання облич і номерів.

IP-канали: до 18 потоків, стеля 64 Мбіт/с і відсутній PoE

Крім аналогових входів, реєстратор має два IP-канали «з коробки» й може розширитися до вісімнадцяти, якщо ввімкнути режим IP-розширення, коли аналогові входи переводяться в мережеві. Максимальна роздільна здатність IP-камери — до 6 Мп, тобто саме через цей шлях у систему додаються сучасні 4- і 6-мегапіксельні камери там, де потрібна висока деталізація: каса, в'їзна група, вхідні двері. Обмеження ховається не в кількості каналів, а в пропускній здатності: 64 Мбіт/с на вхід, на запис і на вихід — цього вистачає приблизно на шість-вісім 4-мегапіксельних потоків H.265, а не на вісімнадцять, тому планувати треба від бітрейту, а не від числа в специфікації. Другий важливий момент: PoE-портів тут немає зовсім, лише один RJ-45 на 10/100 Мбіт/с для мережі, тож під кожну IP-камеру потрібен окремий PoE-комутатор або інжектор, і це треба закладати в кошторис одразу. Також пам'ятайте, що режим IP-розширення забирає аналогові входи: не можна одночасно мати всі шістнадцять коаксіальних камер і вісімнадцять мережевих.

SMD Plus на всі 16 каналів — але це не IVS

Аналітика тут представлена технологією SMD Plus, яка працює на самому реєстраторі для всіх шістнадцяти каналів і виконує вторинну фільтрацію руху, відокремлюючи людину й транспортний засіб від решти змін у кадрі. Різниця з класичною детекцією руху принципова саме в побуті: звичайний детектор реагує на гілку, тінь від хмари, кота або дощ, власник через тиждень вимикає сповіщення, і система перестає виконувати охоронну функцію взагалі — SMD Plus лишає в журналі переважно ті події, де справді з'явилася людина чи машина. Пошук по архіву від цього змінюється ще сильніше: замість перегляду восьми годин запису ви фільтруєте список подій «людина» за потрібний інтервал і дивитеся кілька хвилин. Але варто чесно сказати, чого тут немає: повноцінного модуля IVS із правилами перетину лінії, вторгнення в зону, детекції обличчя чи розпізнавання номерів — у базі товару всі ці пункти позначені як відсутні, і це не помилка, а межа серії 4xxx. Якщо потрібні саме зональні правила й сигнал на перетин віртуального паркану, цю функцію треба шукати в лінійці XVR5xxx-I3 або віддавати її IP-камері, яка вміє аналітику на борту.

Один диск до 16 ТБ: скільки це днів архіву насправді

Відсік під жорсткий диск тут один, формату SATA, з підтримкою накопичувача обсягом до 16 ТБ (у документації виробник додає, що реальна стеля залежить від температури в приміщенні). Диск у комплект не входить і гарячої заміни немає, тому ставити його треба на вимкненому пристрої, а планувати обсяг — одразу «на зріст». Порахуємо глибину архіву від реального бітрейту: один канал 1080N із кодеком H.265+ у середньому дає близько 1 Мбіт/с, тобто приблизно 10-11 ГБ за добу безперервного запису. Звідси: шістнадцять камер у режимі 24/7 з'їдають близько 170 ГБ на добу, і диск 16 ТБ тримає приблизно 90 днів, 8 ТБ — близько 45 днів, 4 ТБ — три тижні; якщо камер вісім, той самий диск на 16 ТБ дає вже близько пів року. Два важливі коригування: будь-яка IP-камера на 4 Мп додає близько 40 ГБ на добу, тобто сама коштує як чотири аналогові канали, а запис за подією замість безперервного легко потроює глибину, хоч і ризикує пропустити перші секунди події.

Корпус, виходи й живлення: що реально є на задній панелі

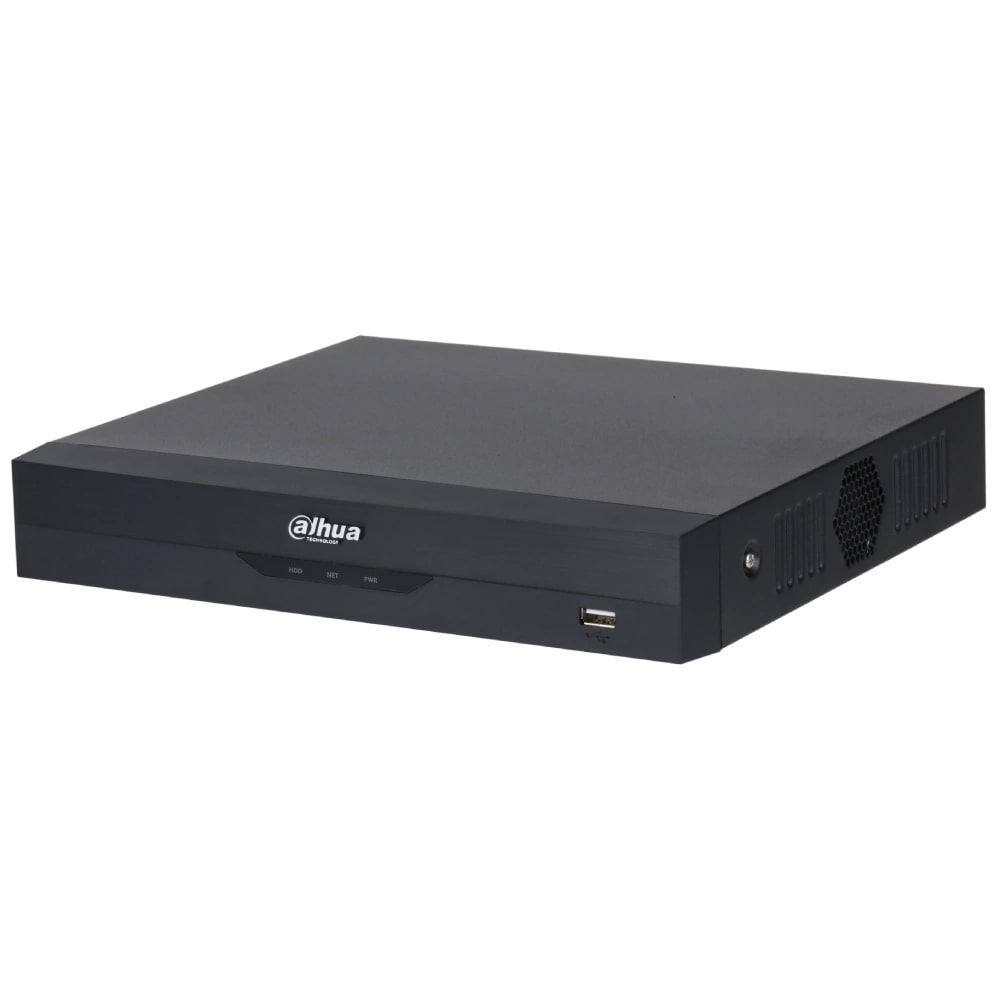

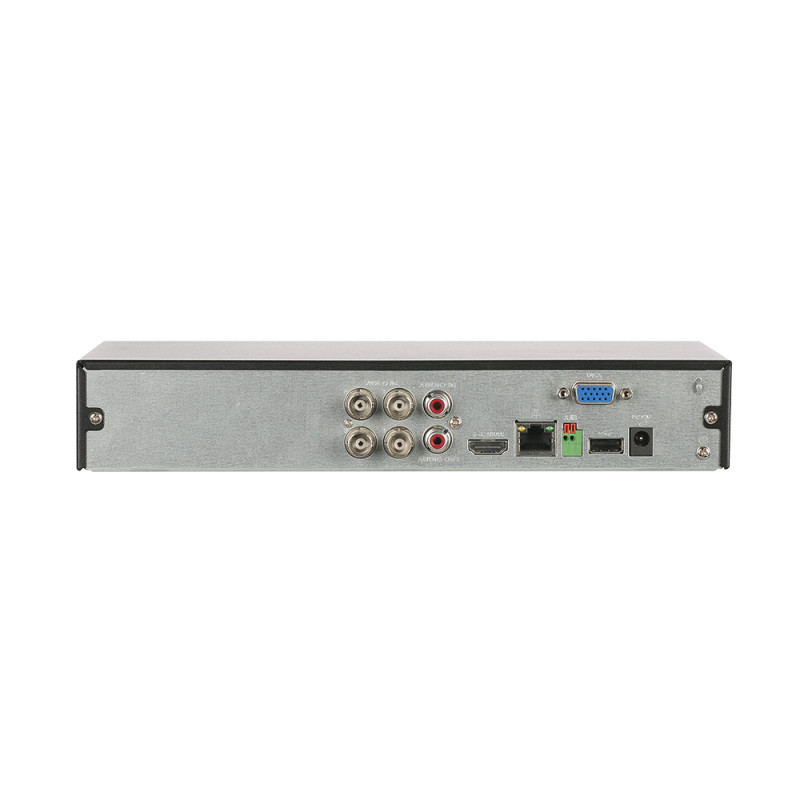

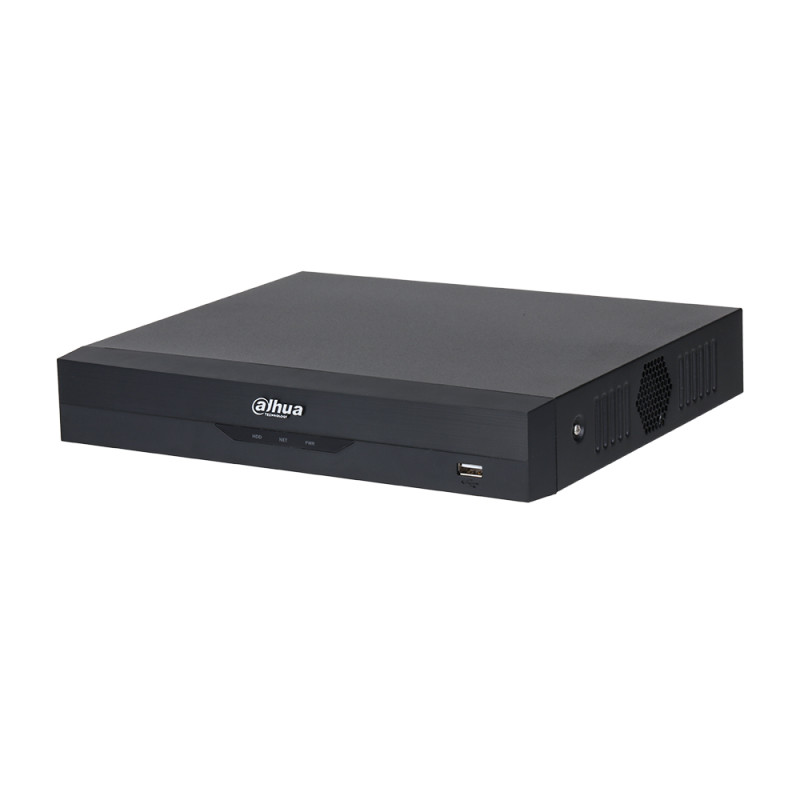

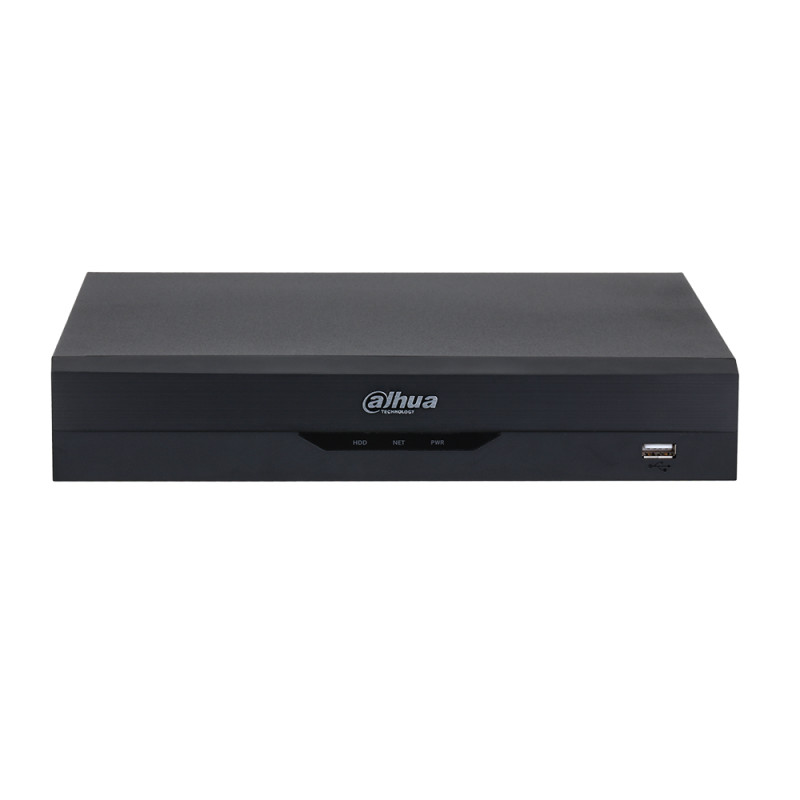

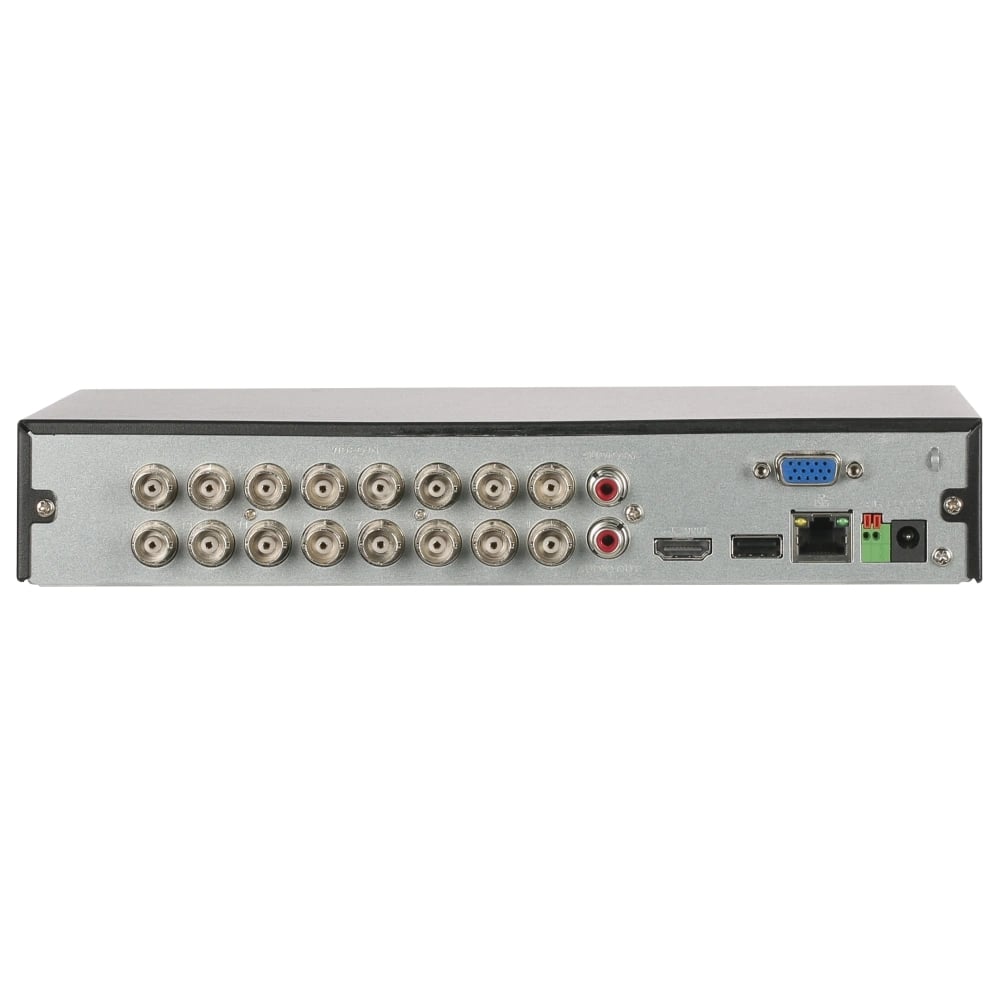

Компактний корпус 1U розміром 260×237,8×47,6 мм вагою 1,13 кг розрахований на настільне розміщення, а не на 19-дюймову стійку, тож для нього достатньо полиці в щитовій або шафі. Відеовиходів два — HDMI і VGA, обидва до 1920×1080, і вони можуть працювати на два незалежні монітори: один у приміщенні охорони з мозаїкою 16 вікон, другий, наприклад, у кабінеті з однією-двома потрібними камерами. Для звуку передбачено один RCA-вхід і один RCA-вихід плюс коаксіальне аудіо по BNC-каналах, є двосторонній зв'язок, а порт RS-485 дозволяє керувати поворотною PTZ-камерою безпосередньо з реєстратора — функція, яку в базових моделях часто прибирають. Живлення 12 В / 2 А при споживанні до 10 Вт без диска означає, що пристрій спокійно переживає знеструмлення на невеликому ДБЖ разом із роутером, а не вимагає окремого джерела. З обмежень: клас захисту IP20 і робочий діапазон -10…+55 °C — це пристрій тільки для сухого опалюваного приміщення, тривожних входів і виходів немає, eSATA та RS-232 теж, а мережевий порт лише 100-мегабітний, що при віддаленому перегляді кількох каналів одночасно відчувається.

Де ставити цей реєстратор і для яких задач

Природне місце для цієї моделі — об'єкт, на якому вже є робоча аналогова система на 8-16 камер і морально зношений старий DVR: автомийка, СТО, невеликий склад, виробниче приміщення, продуктовий магазин, під'їзд або багатоквартирний будинок із камерами по периметру. Тут її цінність максимальна: шістнадцять каналів закривають усі наявні камери одним пристроєм, коаксіал не чіпають, SMD Plus робить архів придатним для швидкого пошуку, а два-три проблемні місця згодом підсилюються IP-камерами через ті самі два штатні мережеві канали. Добре підходить вона й для нового бюджетного монтажу на великому периметрі, де важлива кількість точок огляду, а не деталізація кожної: довгий паркан, стоянка, внутрішній двір, прохідні коридори. А от де ця модель не на місці: салон із дорогим товаром, АЗС і будь-який об'єкт, де потрібні номери авто, облік відвідувачів або чітке обличчя на касі — там 1080N стане обмеженням уже на другому тижні роботи. Так само не варто брати її під систему, яка планується повністю мережевою: якщо коаксіалу немає й прокладати все одно доведеться, гібридність нічого не дає, і логічніше одразу взяти чистий NVR.

Чим відрізняється від сусідніх реєстраторів у цьому каталозі

Найближчий родич у цьому ж каталозі — Dahua DH-XVR51xxHS-5M-I3/T: та сама компактність і один диск, але вже 16 аналогових плюс 8 IP-каналів, запис у 5M-N замість 1080N і повноцінна аналітика IVS; це той випадок, коли доплата за старшу серію окупається деталізацією й зональними правилами. Dahua DH-XVR5216AN-I3 іде ще на крок далі: шістнадцять каналів із записом 5M-N, перимеметричний захист, розпізнавання обличчя й головне — два відсіки під диски, тобто вдвічі глибший архів або дзеркалювання, якщо втрата записів неприйнятна. Якщо камер у вас не шістнадцять, а чотири-вісім, брати цю модель немає сенсу: Dahua DH-XVR51xxC-I3/T на 4+2 канали або DH-XVR5108HS-4KL-I3/T на вісім каналів із підтримкою 4K-N дадуть кращу картинку на меншій кількості входів, а DH-XVR5104C-4KL-I3 — це мінімальний гібрид для приватного будинку. З негібридних сусідів варто згадати Hikvision DS-71xxHGHI-M1(C) — чотириканальний DVR із дисковою стелею лише 4 ТБ, помітно простіша альтернатива для квартири чи дачі, та iDS-7208HUHI-M1/XT, який пише аналог у 8 Мп, але лише на вісьмох каналах. Коротко: XVR4116HS-I/T беруть саме тоді, коли каналів потрібно багато, коаксіал уже є, а достатньо документувати подію, а не розпізнавати дрібні деталі — якщо хоч одна з цих умов не виконується, у каталозі є точніший варіант.

Якщо не впевнені, чи вистачить 1080N під ваші камери й на скільки днів архіву розрахувати диск, — напишіть нам кількість камер, їхній стандарт і потрібну глибину запису, і ми порахуємо конфігурацію під ваш об'єкт.
