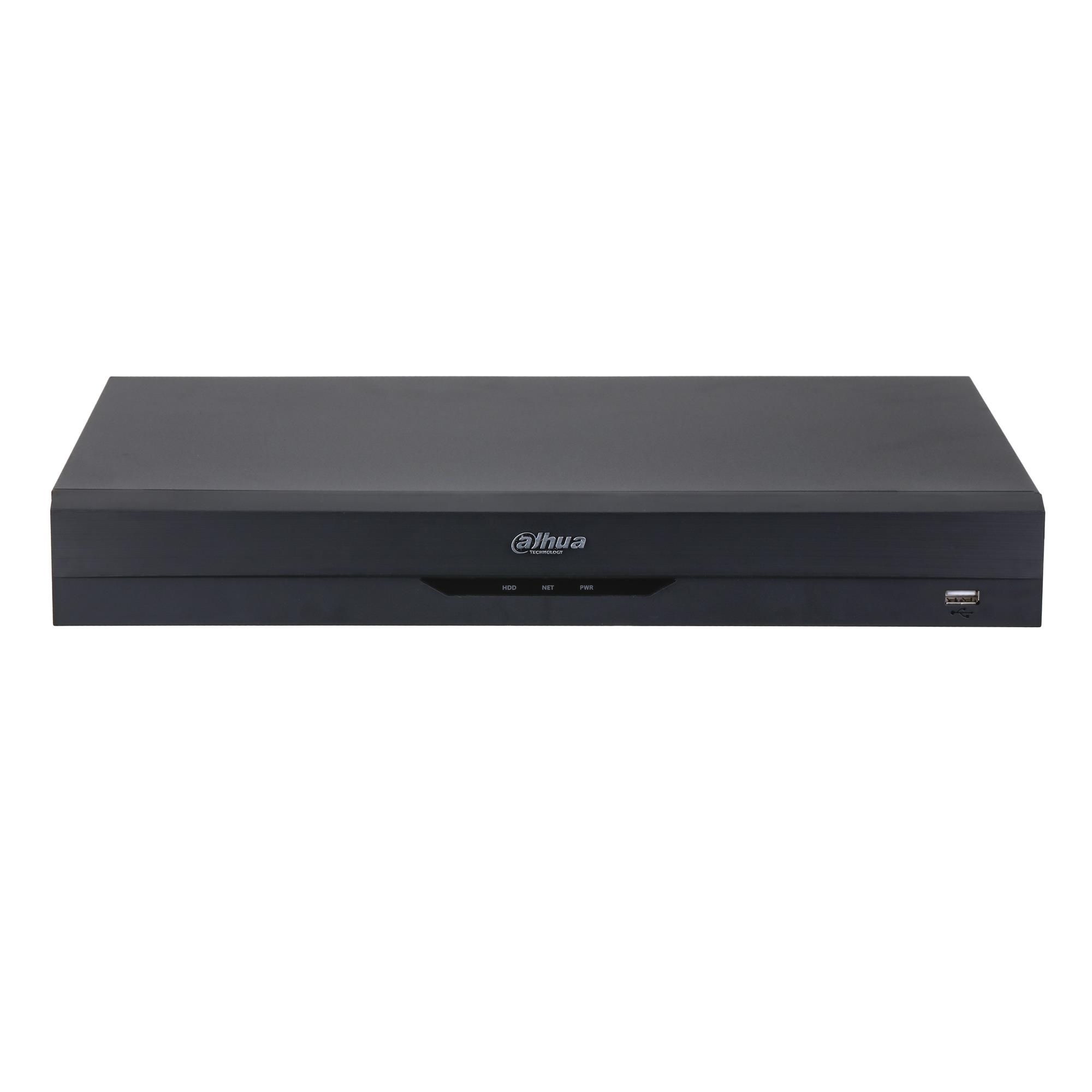

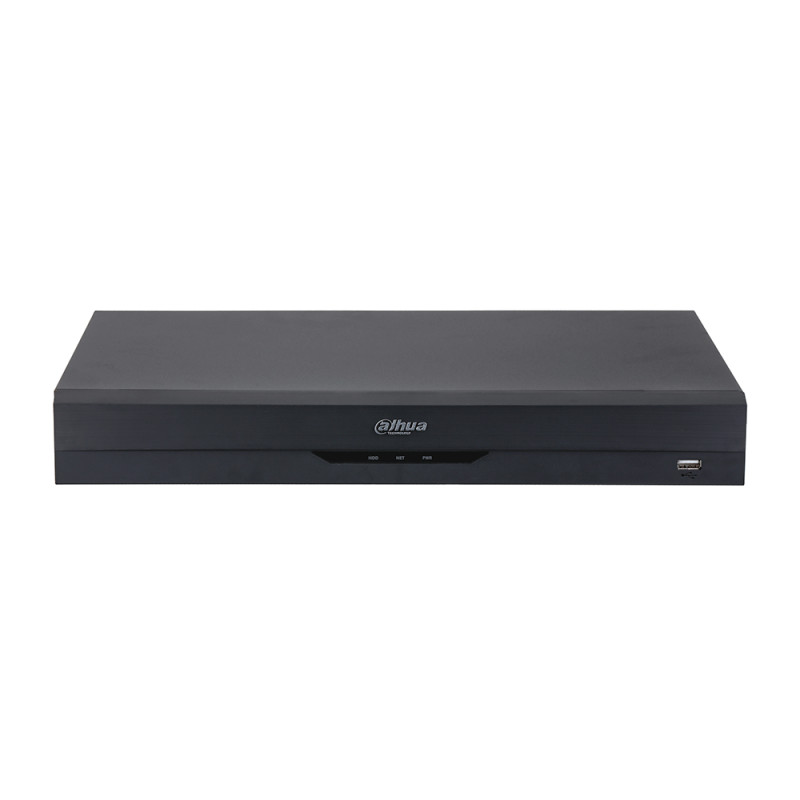

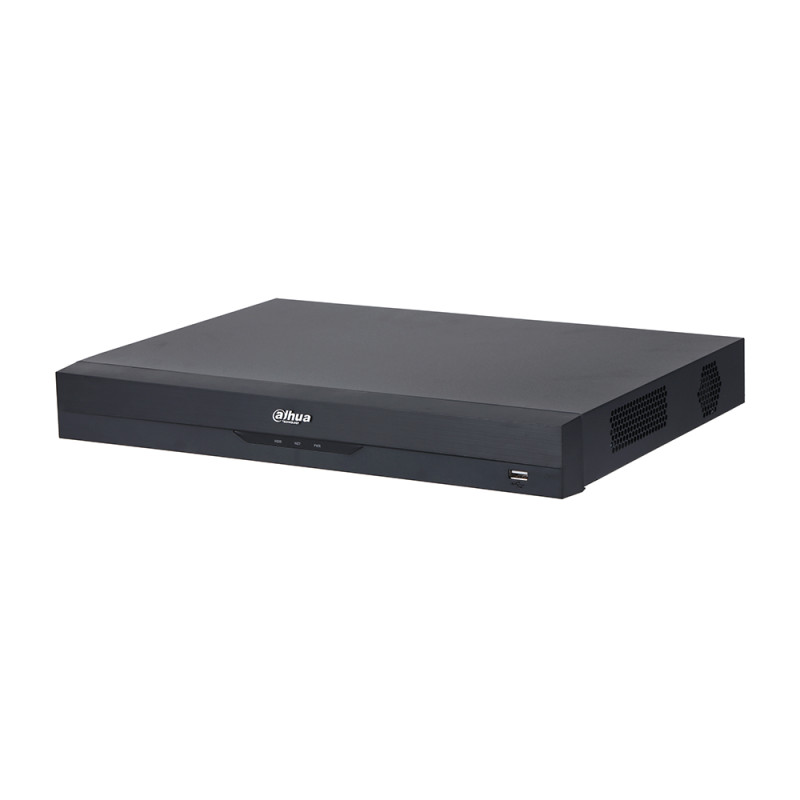

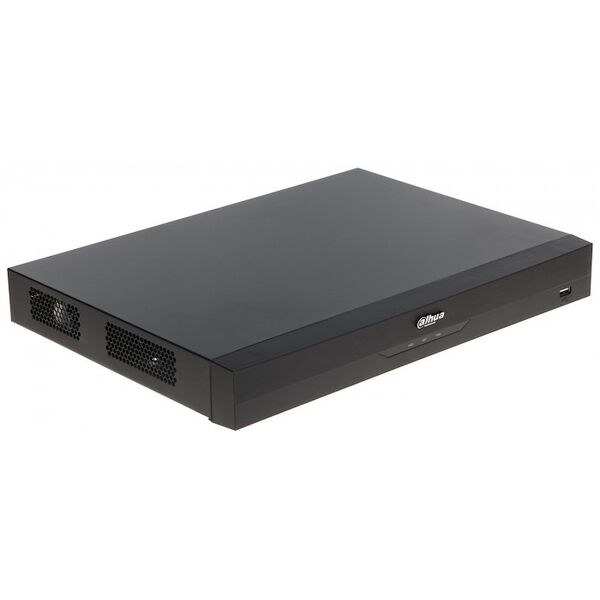

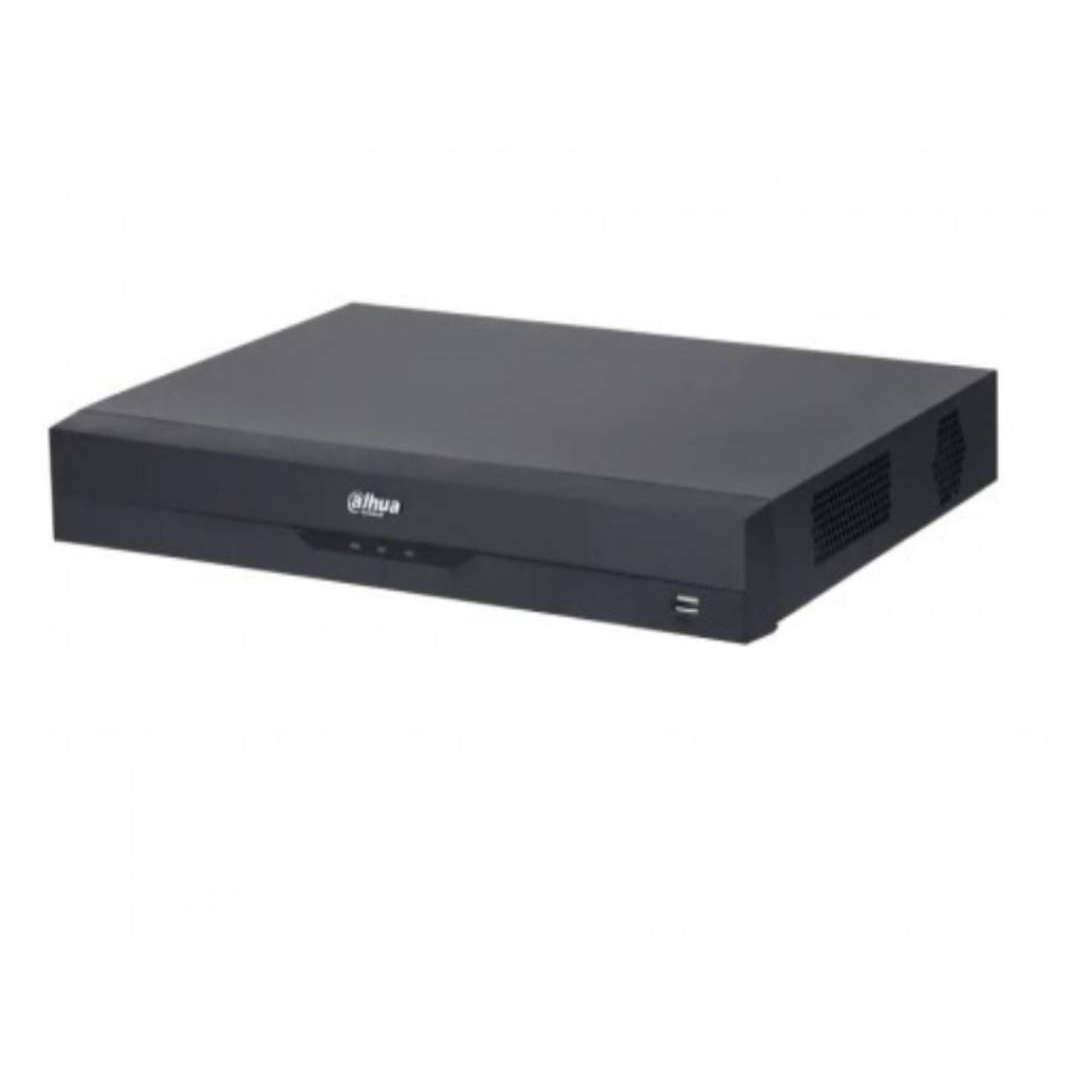

DAHUA DH-XVR5216AN-I3 (16 КАНАЛІВ, POS-ІНТЕГРАЦІЯ) - ГІБРИДНИЙ ВІДЕОРЕЄСТРАТОР

Гібридний XVR: коаксіал залишається на місці, якість стає цифровою

Абревіатура XVR означає, що реєстратор приймає п'ять типів відеосигналу — аналогові HDCVI, AHD, TVI, застарілий CVBS і звичайні мережеві IP-камери. Практичний сенс у цього один, зате дуже конкретний: якщо на об'єкті вже прокладено коаксіальний кабель до старих аналогових камер, його не доведеться виривати зі стін і тягнути замість нього виту пару — на той самий кабель вішається сучасна HDCVI-камера з роздільною здатністю 5 Мп, і зображення стає цифрової якості. Перекладання кабелю в діючому магазині, на складі чи в під'їзді зазвичай обходиться дорожче й болючіше за саме обладнання: це штроблення стін, зупинка роботи торгового залу, узгодження з орендодавцем і неминучий косметичний ремонт після. Другий аргумент на користь коаксіалу — дистанція: HDCVI-сигнал стабільно проходить кількасот метрів по кабелю RG-6 без жодних активних підсилювачів, тоді як Ethernet без проміжного комутатора впирається у свої 100 метрів, і на довгому складі це означає ще одну шафу з обладнанням посередині трасування. Зворотний бік гібридної схеми теж варто знати заздалегідь: аналоговий канал не дасть ні 4K, ні двостороннього звуку, ні тонкого налаштування камери з браузера — усе це залишається прерогативою IP-частини системи, тому коаксіал має сенс зберігати там, де він уже є, а не прокладати заново на новому об'єкті.

16 аналогових входів, до 24 потоків і чим насправді обмежена система

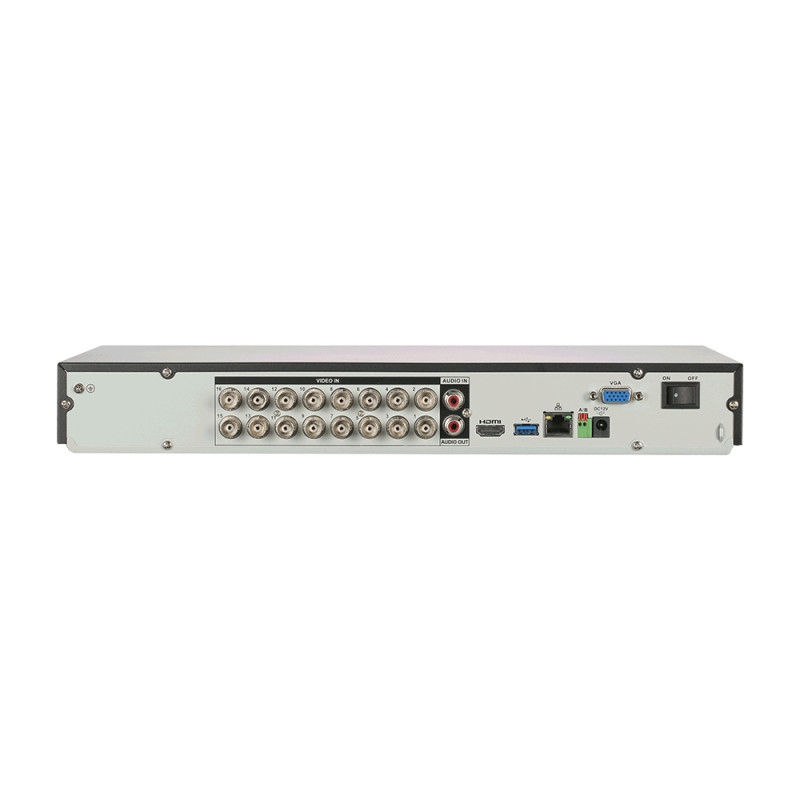

У моделі 16 входів BNC, і це не маркетингова цифра: усі шістнадцять аналогових камер підключаються одночасно, кожна зі своїм каналом запису й окремим розписом. Якщо частина BNC-входів лишається вільною, реєстратор добирає замість них мережеві камери, і загальна кількість відеопотоків може дійти до 24, причому IP-канал приймає камеру з роздільною здатністю до 6 Мп — вище, ніж уміє аналогова частина. Реальною межею тут виступає не кількість рядків у меню, а вхідний потік: 128 Мб/с на весь пристрій, і саме цей бюджет треба ділити між камерами, бо 8-мегапіксельна IP-камера з високим бітрейтом здатна з'їсти стільки ж, скільки чотири аналогові. Окремо варто розуміти ситуацію з частотою кадрів: заявлені 25 к/с реальні, коли задіяна частина каналів або вибрано нижчу роздільну здатність, а при повному завантаженні всіх шістнадцяти аналогових входів виробник декларує близько 12 к/с у режимі 5M-N і близько 15 к/с у 1080p. Для охоронних задач це нормально — рух людини й виїзд авто фіксуються впевнено, — але якщо вам потрібен покадровий розбір швидкої дії на касі чи на в'їзді, плануйте такий канал у 1080p і не вішайте на реєстратор усі 16 камер на максимальній роздільній здатності одночасно.

Два відсіки під диски: як порахувати глибину архіву на 16 камер

Корпус заввишки 53 мм вміщує два відсіки SATA, і максимальний обсяг кожного диска — до 16 ТБ, тобто простір для архіву тут у рази більший, ніж у компактних однодискових XVR. Порахувати глибину архіву можна без спеціальних калькуляторів: шістнадцять камер 1080p з кодеком H.265 дають приблизно 2 Мбіт/с на канал, разом близько 32 Мбіт/с, а це приблизно 340-350 ГБ на добу безперервного запису. На практиці це означає, що диск 8 ТБ закриває близько трьох тижнів архіву, а два диски по 8 ТБ — приблизно півтора місяця, чого достатньо навіть для суперечок із постачальниками або страхової, яка приходить через місяць після інциденту. Якщо перевести всі канали в 5M-N, добовий обсяг зростає приблизно до 500 ГБ, і ті самі 16 ТБ дадуть уже близько місяця, тому вибір між роздільною здатністю й глибиною архіву доведеться зробити свідомо; запис за детекцією руху замість цілодобового розтягує ці терміни у два-чотири рази залежно від завантаженості об'єкта. Два важливих обмеження: RAID і гаряча заміна дисків тут не передбачені, тож диски працюють як два незалежні томи, і при виході одного з ладу частина архіву втрачається — для об'єктів, де втрата запису критична, архів дублюють вивантаженням важливих фрагментів на зовнішній носій через USB.

WizSense: SMD Plus на всіх каналах, периметр і обличчя — на частині

Аналітика WizSense працює в самому реєстраторі, а не в камері, і це головна причина, чому старі аналогові камери після заміни реєстратора раптом починають поводитися «розумно». SMD Plus доступна на всіх шістнадцяти каналах: реєстратор відрізняє людину й транспортний засіб від гілки, тіні, дощу й кота, і сповіщення приходить лише тоді, коли в кадрі справді хтось є. Різниця між детекцією руху й SMD відчувається приблизно на третій день експлуатації: звичайна детекція за ніч з вітром нагенерує сотні подій, власник вимикає сповіщення, і система перестає бути охоронною — лишається просто відеоархів. Складніша аналітика доступна на обмеженому числі каналів, і це треба врахувати при проєктуванні: захист периметра з правилами перетину лінії та вторгнення в зону працює на чотирьох каналах, а детекція й розпізнавання обличчя — на двох, тож ці два канали варто віддати найважливішим точкам, наприклад входу й касовій зоні. Ще один практичний бонус аналітики — пошук: в архіві можна фільтрувати події за типом об'єкта й не переглядати вісім годин запису, щоб знайти момент, коли на подвір'я зайшла людина.

POS-інтеграція, два монітори й керування PTZ

Підтримка POS-терміналів — функція, якої немає в більшості бюджетних реєстраторів, і для магазину вона цінніша за будь-яку іншу: дані з каса-термінала накладаються на відео, тож у кадрі поруч із касиром видно рядки чека. На практиці це закриває найпоширеніший тип втрат у роздрібній торгівлі — не крадіжку з полиці, а операції на касі: скасовані позиції, повернення без покупця, продаж «без чека». Шукати потрібний епізод можна за текстом операції, а не за часом: ви знаходите підозрілу транзакцію у звіті й одразу відкриваєте відеофрагмент саме цієї секунди, замість того щоб відмотувати зміну вручну. Два відеовиходи — HDMI і VGA — працюють незалежно, тому один монітор можна поставити в підсобці для оператора, а другий вивести в залі як профілактичний: камери, які видно на екрані біля входу, самі собою знижують кількість спроб. Роз'єм RS-485 дозволяє керувати поворотними аналоговими камерами старого типу, а сучасні HDCVI-камери з PTZ керуються просто по коаксіалу, без додаткової лінії управління — зручно, якщо на об'єкті вже стоїть купольна швидкісна камера й хочеться зберегти її в системі.

Живлення, монтаж і що доведеться докупити окремо

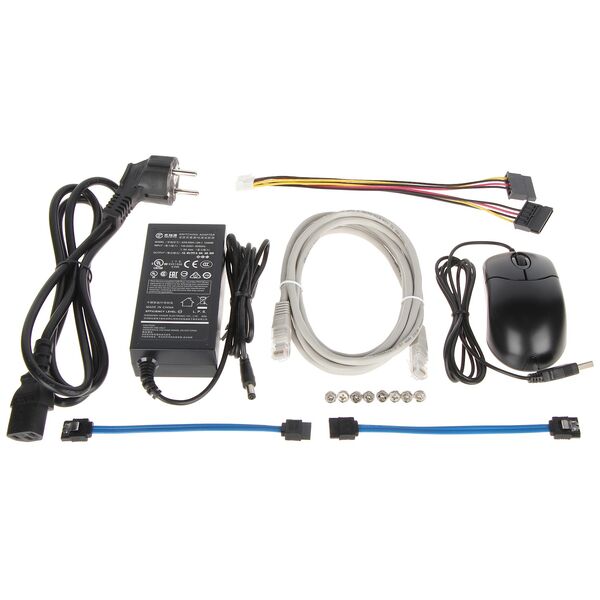

Реєстратор живиться від зовнішнього адаптера 12 В / 4 А і споживає близько 12 Вт без диска — це дуже мало, тому пристрій легко тримається на невеликому ДБЖ, і при відключенні світла запис не обривається на півслові, а коректно завершується. Разом із диском і кількома камерами реальне споживання вузла виходить у межах кількох десятків ватів, тож ДБЖ на 500-600 ВА зазвичай дає півгодини-годину автономної роботи — достатньо, щоб пережити типове відключення. Вбудованих PoE-портів у цій моделі немає, і це принципово: аналогові камери все одно живляться окремою лінією 12 В, а якщо додаєте IP-камери, для них потрібен PoE-комутатор або інжектори, які закладаються в кошторис окремо. Жорсткий диск у комплект не входить і купується окремо — тут це радше плюс, бо можна одразу поставити накопичувач потрібного обсягу з серії для відеоспостереження, розрахованої на цілодобовий запис, а не на офісні навантаження. Клас захисту IP20 і робочий діапазон -10…+55 °C означають тільки внутрішній монтаж: корпус 375×289×53 мм вагою 1.6 кг ставлять на полицю в приміщенні або в комутаційну шафу з вентиляцією, а не в неопалюваний вуличний бокс, де конденсат узимку виведе плату з ладу швидше за будь-яке перевантаження.

Де ставити і для яких задач ця модель на місці

Шістнадцять каналів і два диски — це розмір системи для об'єкта, а не для будинку: торговий зал із касами та складською зоною, автомобільний сервіс, невелике виробництво, база чи ферма з кількома корпусами, АЗС, готель або гуртожиток. Найточніше модель потрапляє в ситуацію «аналог уже є, і його багато»: на об'єкті висить десяток-другий старих камер з коаксіальними трасами, картинка в них уже не дозволяє впізнати людину, а перекладати кабель по всьому приміщенню немає ні бюджету, ні можливості зупиняти роботу. Поетапна модернізація тут виглядає так: спочатку міняється реєстратор, і вся система одразу отримує H.265, аналітику SMD Plus і зручний застосунок, а далі камери замінюються по черзі, у міру можливостей, без жодних робіт із кабелем. POS-інтеграція робить модель особливо доречною в роздрібній торгівлі з кількома касами, де відео має сенс лише в прив'язці до операцій, а не саме по собі. Де ця модель не на місці: для квартири, невеликого приватного будинку чи офісу на три-чотири камери шістнадцять каналів — надлишок, який доведеться монтувати й обслуговувати, а для системи, що будується з нуля повністю на IP-камерах, логічніше взяти мережевий NVR, бо аналогові входи просто лишаться незадіяними.

Чим відрізняється від сусідніх реєстраторів у цьому каталозі

Найближчий родич у каталозі — Dahua DH-XVR51xxHS-5M-I3/T: він теж гібридний і теж тримає багато каналів, але має лише один відсік під диск і помітно вужчі можливості з архівом, тому коли потрібні понад три-чотири тижні записів на 16 камер, перевага саме за моделлю з двома дисками. Dahua DH-XVR5108HS-4KL-I3/T — восьмиканальний варіант із підтримкою 4K-Lite: він доречний там, де камер удвічі менше, зате хочеться вищої роздільної здатності на кожній, тобто це інший компроміс, а не простіша версія того самого. Компактний DH-XVR5104C-4KL-I3 і зовсім бюджетний DH-XVR41xxHS-I/T — це рішення на чотири канали для дому, невеликого магазину чи офісу, і якщо ваш об'єкт обмежується чотирма камерами, брати 16-канальну модель немає сенсу, навіть із запасом на майбутнє. Якщо ж на об'єкті немає жодного коаксіалу й уся система планується мережевою, порівнювати варто не з XVR, а з Dahua DHI-NVR2116HS-I2: та сама кількість каналів, та сама аналітика, але чисто IP-архітектура й без зайвих BNC-входів. Коротке правило вибору: беріть цю модель, якщо каналів потрібно багато, частина камер аналогові або стануть такими після модернізації, архів потрібен глибокий, а на об'єкті є каса, яку варто бачити разом із чеками.

Якщо не впевнені, скільки каналів і якого обсягу диск знадобиться саме на вашому об'єкті, напишіть нам кількість камер, їхню роздільну здатність і потрібну глибину архіву в днях — ми порахуємо конфігурацію й підкажемо, що з наявного обладнання можна залишити.
